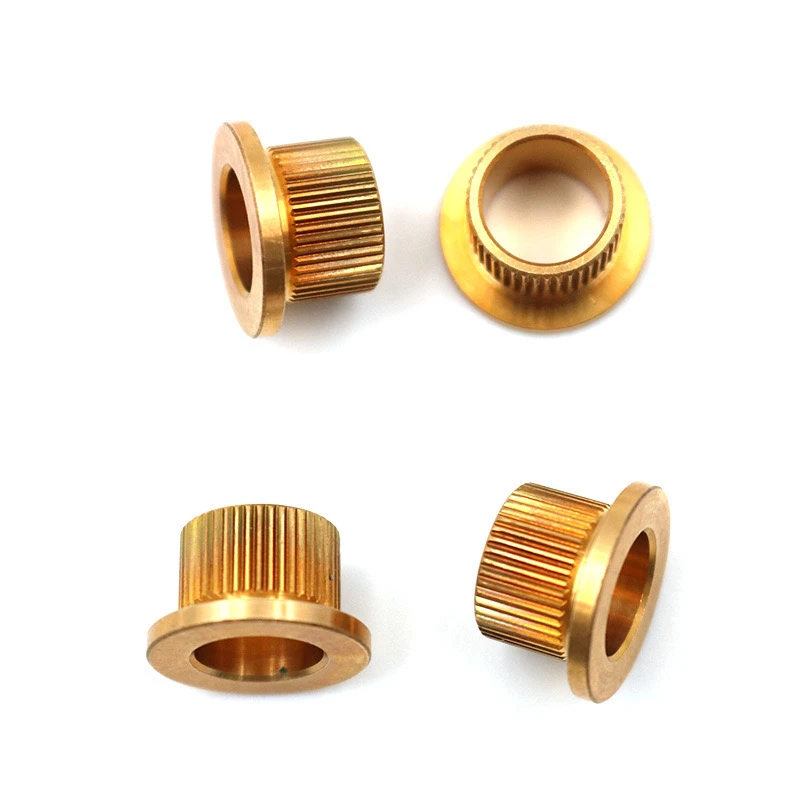

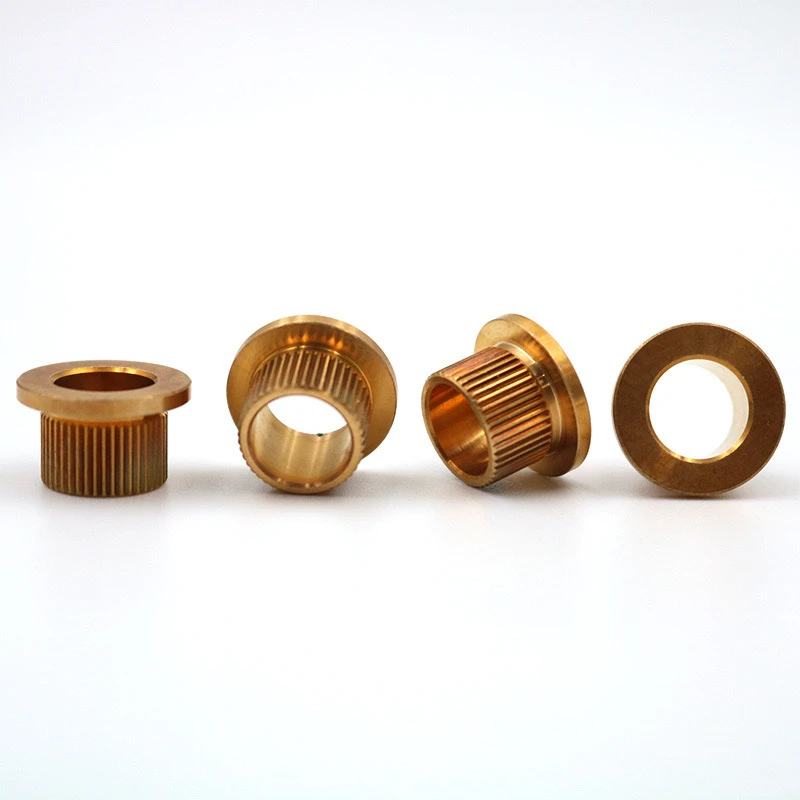

Messing ryddetTrinflange -nitter er specielt designet nitter, der kombinerer flere strukturelle og funktionelle funktioner. De bruges primært i applikationer, der kræver fastgørelse, antislipegenskaber eller æstetik. Følgende er en detaljeret beskrivelse af deres tilpasning, klart struktureret og fokusering på nøgleparametre og forholdsregler.
I. Kernespecifikationer
Materiale
Messingklasse: H62. Materiel certificering (ROHS/REACH -certificering krævet) er påkrævet.
Overfladebehandling: Naturlig polsk/nikkelbelægning (tykkelse større end eller lig med 5μm)/passivering til oxidationsbeskyttelse.

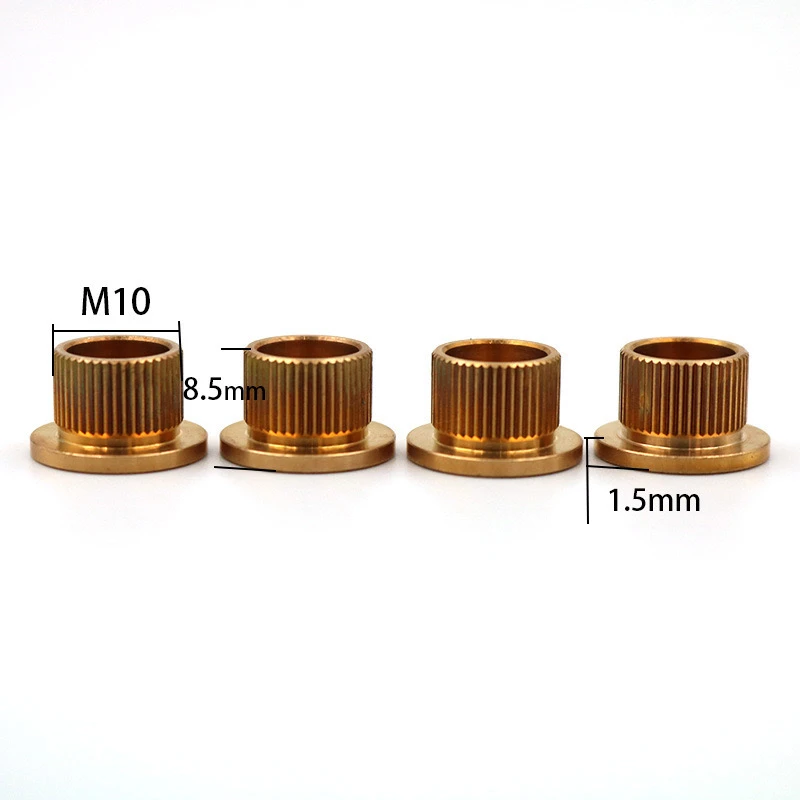

Strukturelle parametre
Trindesign
Hoveddiameter: Kunde-leveret tegning eller specifikation.
Skaftdiameter: Typisk 0,5-1 mm mindre end hovedet.
Trinhøjde: 1-3 mm (justerbar baseret på samlingsklarering).
KNURL TYPE: Lige/tværgående knurling (anbefalet tonehøjde 0,6 mm, tandhøjde 0,2 mm for øgede anti-slipegenskaber).
Knuret områdelængde: 1/3-1/2 af den samlede skaftlængde (slutpositionstolerance ± 0,2 mm krævet).
Præstationsspecifikationer
Trækstyrke: større end eller lig med 300 MPa (typisk værdi for H62 messing). Forskydningskraft: Større end eller lig med 2000 n (skal verificeres baseret på applikationsscenarie).
Ii. Nøglebehandlingsteknikker
Koldoverskrift: Hovedet og trinet dannes integreret for at undgå svejsning. Knurling skal afsluttes efter at have afsluttet drejning for at forhindre burrs.
Tolerancekontrol
Diametertolerance: ± 0,05 mm (krav til præcisionsmontering).
Total længde (L): ± 0,1 mm (for standardstørrelser, såsom 10 mm/15 mm).
Særlige krav
Flangeknap: 0,3 x 45 grader (for at undgå ridser). Intern tråd/gennem hul: Hvis der kræves præ-boring, skal du specificere trådstørrelsen (f.eks. M4) eller huldiameter (Ø2 mm ± 0,05).
III. Inspektionsstandarder
Dimensionel inspektion
Brug en projektor/CNC 3D -scanner til fuldt ud at inspicere den første batch (efterfølgende tilfældig inspektion af 5%).
Fokuser på at kontrollere integriteten af den knurede tandprofil (ingen manglende tænder eller kollapsede kanter).
Funktionel test
Salt spray -test: Ingen rust efter 48 timer (nikkelbelægning).
Momenttest: Simulerer installation og stramning (hvis større end eller lig med 3 n · m er påkrævet).
V. FAQ
Designkonflikter: Afstanden mellem det knurede område og trinnet skal være større end eller lig med 1 mM for at undgå stresskoncentration.
Materielle alternativer: Hvis der kræves højere styrke, anbefales aluminiumsbronze (C95400, 30% højere omkostninger).
Certificeringskrav: Automotive/Medical Industries kræver ISO 9001 eller IATF 16949 -certificering.
Tilvejebringelse af 2D -tegninger eller 3D -modeller anbefales for at undgå kommunikationsfejl, og prioritering af kritiske dimensioner er angivet.
Dette produkt afbalancerer også installationseffektivitet og miljøkompatibilitet, hvilket gør det til en meget funktionel løsning blandt messingfastgørelser.
