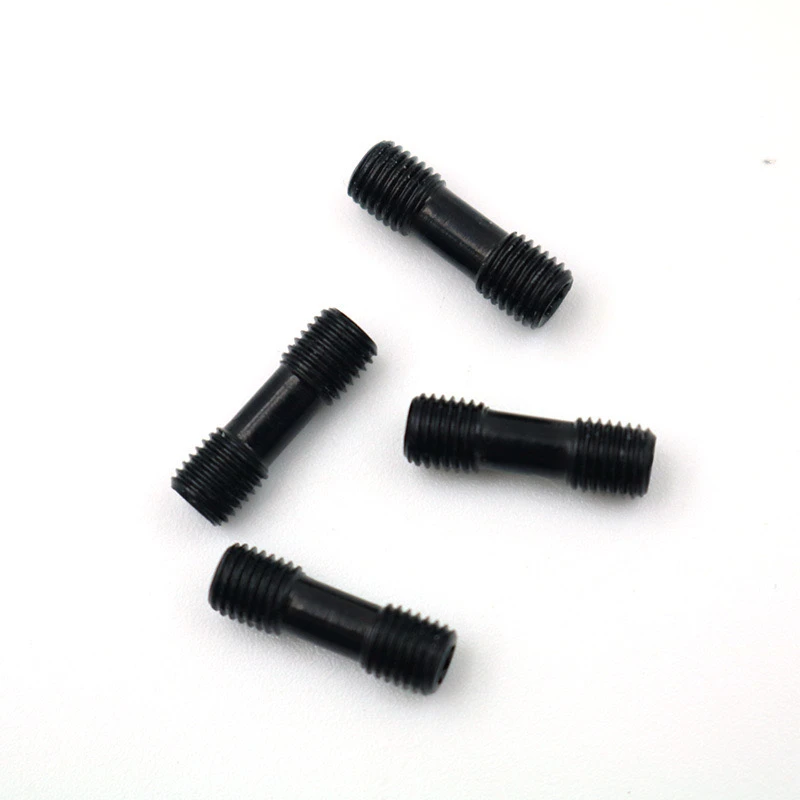

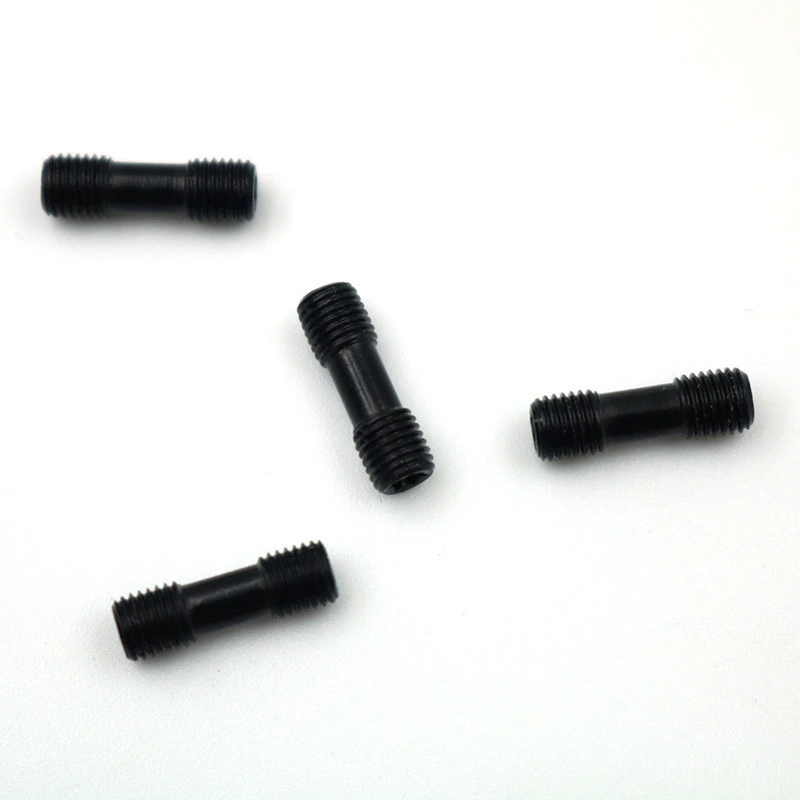

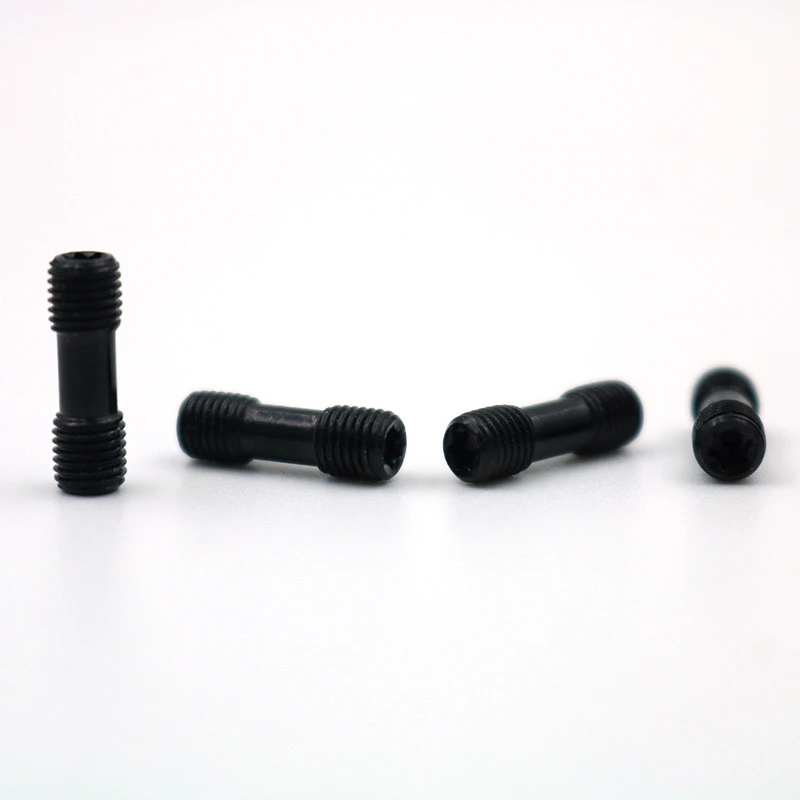

Shims og ikke-standardiserede studskruerBrugt i 12,9-klasse CNC Turning Tool Bar-tilbehør er nøglefunktionelle komponenter i præcisionsbearbejdning. Følgende beskriver deres tilpasningskrav.
1. Grundlæggende parametre
Materiale: 12,9 klasse legeringsstål
Overfladebehandling: Sluttet/nikkelbelagt/dacromet (valgbar baseret på krav til korrosionsbeskyttelse; sorte er standard).
Hårdhed: HRC 39-44 (sikre en balance mellem høj styrke og sejhed)
Trådspecifikation: Ikke-standard studetråd.
Trådnøjagtighed: 6G -klasse
Total længde: Tilpasset baseret på skimtykkelse
2. Strukturelt design
Hovedtype: Ekstern hexagonal eller cylindrisk fladt hoved i begge ender.
Overgangsafsnit: Den mellemliggende polerede stangdiameter skal være mindre end tråden mindre diameter for at undgå interferens.
Underskæring Groove: En underskåret rille er bearbejdet i slutningen af tråden.
3. særlige krav
Anti-loosening-behandling: Valgfri trådforseglingsfæstning eller låsering eller låsningsriller er tilgængelige.
Markering: Lasermærkning af materialeklasse (12.9) og specifikation (f.eks. M5-M6)
Emballage: Rust-bevis olie + vakuumpose, 50 stykker/boks (eller efter kundens anmodning)
4. inspektionsstandarder
Dimensionel inspektion: Trådbekræftelse med GO/NO-GO-målere, nøgledimensioner målt med tredimensionel koordinatmåling
Performance -test: Træk- og drejningsmomenttest udføres på tilfældige prøver.
Saltspray-test: Belægningen skal bestå en 48-timers neutral saltspray-test (valgfrit).
5. Levering og eftersalgsservice
Eksempel på ledetid: 3-5 arbejdsdage (3 gratis prøver)
Bulklevering: 15-20 dage (ordremængde> 1000 stykker)
Garanti: Gratis udskiftning inden for 12 måneder på grund af materielle defekter
En værktøjsholdergrænsefladetegning eller fysisk prøve er påkrævet for at sikre kompatibilitet mellem den ikke-standard skrue og shim/værktøjsholder.
Gennem ovennævnte design sikrer de to sammen pålideligheden af CNC-værktøjer i behandling med høj belastning, som er især velegnet til præcisionsproduktionsfelter såsom rumfart, forme osv.
