SMT stål afstandsstykke

SMT stål afstandsstykke



SMT-stålafstandsstykker er kompakte fastgørelseselementer, der er specielt designet til PCB-montage (Printed Circuit Board), velegnet til moderne elektroniske enheder med høj-densitet. Deres lette konstruktion og minimale pladsbesættelse opfylder de strenge monteringskrav for præcisionselektronikprodukter, hvilket gør dem til små hardwarekomponenter i forskellige forbrugerelektronik, industrielt kontroludstyr og kommunikationsprodukter.



Afstandsstykkerne er lavet af rustfrit stål og tin-belagt for at sikre fremragende ledningsevne, loddeevne og korrosionsbestandighed. Deres overflademonteringsstruktur (SMT) tillader direkte reflowlodning på printpladens overflade, hvilket giver fordele som nem installation, høj automatisering og omkostningsreduktion.

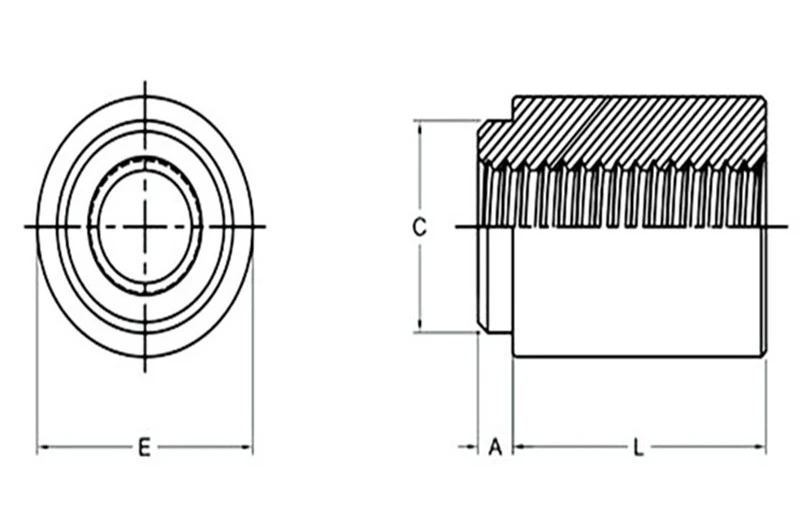

Trådstørrelse	Gennemgående hulstørrelse +0.004 -0.003	Type		Tråd eller Tru Hole-kode	Længde "L" ±0,13 (Længdekode i millimeter)					Min pladetykkelse	A Max.	C Maks.	E		H Nom.	Hulstørrelse i ark +0.003 -0.000	Min. Dist. Hul til C/L eller Edge
		Fastgørelsesmateriale											Ref.	±.005
		Stål	Messing
M2x0.4	-	SMTSO	-	M2	2	3	4	6	10	1.53	1.53	3.6	-	5.56	-	3.73	6.2
M2.5x0.4	-	SMTSO	SMTSOB	M25	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3x0.5	-	SMTSO	SMTSOB	M3	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3.5x0.6	-	SMTSO	SMTSOB	M35	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
M4x0.7	-	SMTSO	SMTSOB	M4	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37
-	3.1	SMTSO	SMTSOB	3.1	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
-	3.6	SMTSO	SMTSOB	3.6	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
-	4.2	SMTSO	SMTSOB	4.2	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37











Om Zeyao

Zeyao har 19 års erfaring inden for R&D og produktion af befæstelser med fokus på produktion af skruer, præcisionsbeslag, SMT stålskiver og bearbejdede dele. Vores fabrik har over 160 avancerede produktionsmaskiner, udstyret med komplette koldstyre-, dreje-, bank-, nitning- og automatiserede testsystemer, med en månedlig produktion på over ti millioner styk, der nemt opfylder behovene for store-volumenordrer.



Vi understøtter OEM/ODM-tilpasningstjenester og kan levere ikke-standardtilpasning baseret på kundetegninger, specifikationer eller prøver, og tilbyder en komplet-procesløsning fra formudvikling, prototyping, små batch til masseproduktion.



OEM/ODM-tilpasning

Vi understøtter forskellige tilpassede specifikationer og strukturer, herunder:



Kan tilpasses højde, ydre diameter og indre diameter



Valgbare materialer (messing, rustfrit stål, aluminiumslegering)



Overfladebehandlinger, der kan tilpasses (blikbelægning, nikkelbelægning, sortbelægning, guldbelægning)



Kan tilpasses trækstyrke og korrosionsbestandighedsklassificeringer



Tilpasset logo, emballage og tape- og rullespecifikationer



Understøtter prøvetestning og produktion af små-batchprøver



Understøtter OEM-behandling baseret på tegninger og formtilpasning



Har du brug for en høj-kvalitet, reflow-lodderbar SMT-stålafstandsholder, der er egnet til automatiseret produktion? Så kontakt os nu!

Kontakt nu



FAQ

Q: Kan du tilpasse SMT stålafstandsstykker?

A: Ja, vi understøtter OEM/ODM-tilpasning.

Q: Hvad er den mindste ordremængde?

A: Vi accepterer små partikøb; den specifikke mængde kan diskuteres med os.

Spørgsmål: Er der rabatter ved massekøb?

A: Differentierede priser er tilgængelige for store batchkøb.

Q: Har du prøver?

A: Vi kan lave prøver i henhold til dine krav; du skal betale et prøvegebyr.

Spørgsmål: Vil du holde mine designtegninger fortrolige?

A: Ja, vi underskriver en fortrolighedsaftale.
