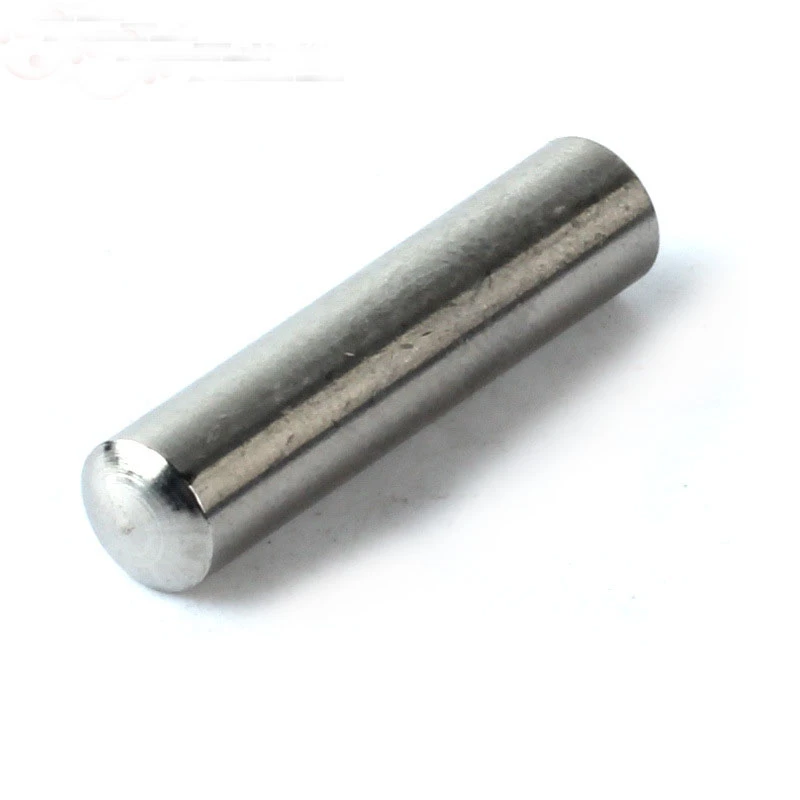

DIN7 Rustfrit stål Dowel Pin



Dowel -stifter (justeringsstifter / fastgørelse af stifter)

Dowel -stifter, også kendt som justeringsstifter eller fastgørelse af stifter, er komponenter, der bruger arbejdsemnehuller som en positioneringsreference til at begrænse et objekts frihedsgrader. De kontrollerer lineær bevægelse langs X-, Y- og Z -akserne samt rotationsbevægelse omkring disse akser og begrænser derved alle seks frihedsgrader. I forme bruges dyvelstifter primært mellem fastgørede skruer for at sikre positionsnøjagtighed. De er hovedsageligt anvendt til monteringsjustering, men kan også tjene som forbindelser, overbelastning af forskydningsforbindelser i sikkerhedsanordninger eller anti-løsningsmekanismer. De grundlæggende typer inkluderer cylindriske stifter og koniske stifter.

Cylindriske stifter vs. koniske stifter

Fremstillingsprocesforskelle

Cylindriske stifter kan pre-makineres, mens koniske stifter typisk er tilpasset.

Applikationer

Cylindriske stifter er velegnede til placering af høj præcision (præ-maskinerede huller) og kan modstå forskydningskræfter.

Taper stifter bruges ofte i applikationer, der kræver hyppig adskillelse.

Funktionelle forskelle

Cylindriske stifter er pressemonteret i reamede huller med let interferens, der er i stand til at bære moderate belastninger. For at opretholde positioneringsnøjagtighed og fælles stabilitet anbefales hyppig adskillelse ikke. De bruges primært til justering, men kan også fungere som tilslutning af stifter eller sikkerhedsstifter.

Taper stifter har en 1:50 konisk, der leverer selvlåsende egenskaber, høj positioneringsnøjagtighed og let installation. Gentagen samling/adskillelse har minimal indflydelse på præcisionen. De bruges hovedsageligt til justering, men kan også tjene som tilslutning af stifter, hvilket kræver reamede huller.
