Kop - hoved HexagonSocket skruerMed en halv - tråddesign er en almindelig mekanisk fastgørelseselement. Følgende forklarer, hvordan man bruger kop - hexagon -socketskruer. Dette afsnit dækker deres egenskaber, anvendelige scenarier, brugsinstruktioner, nøgleovervejelser og ofte stillede spørgsmål.

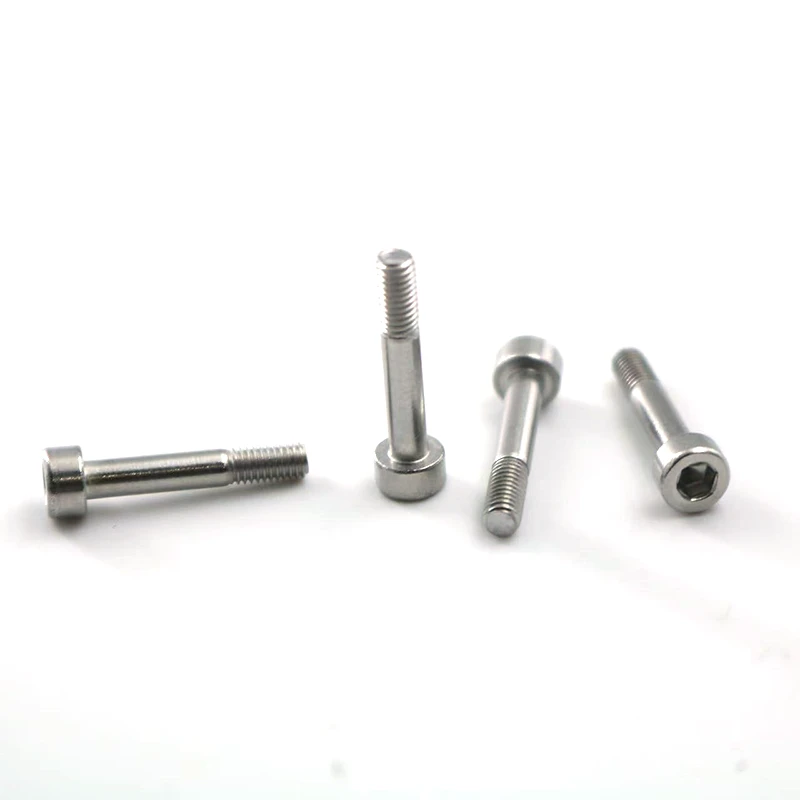

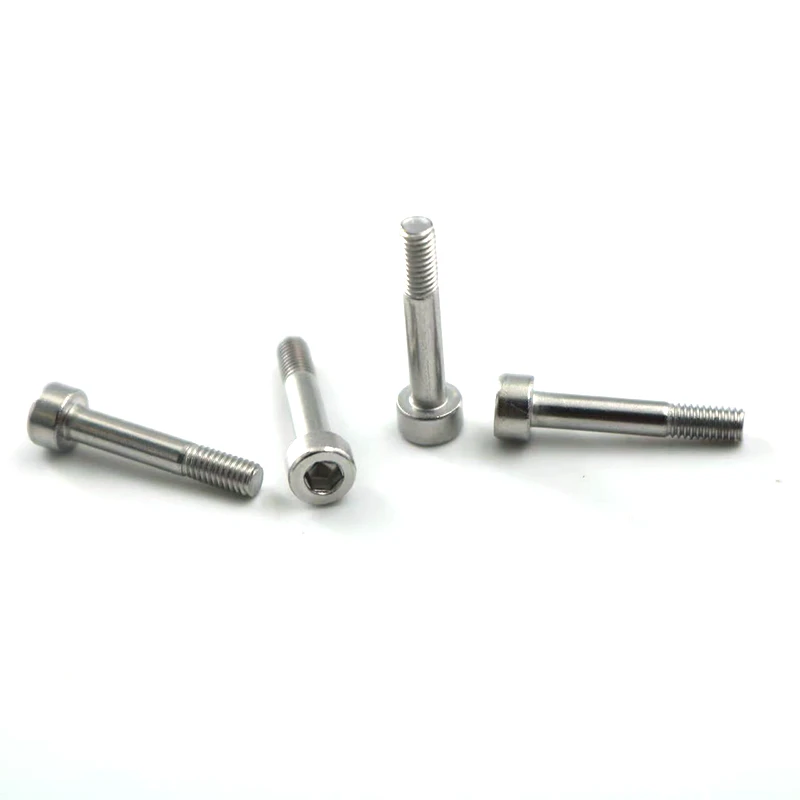

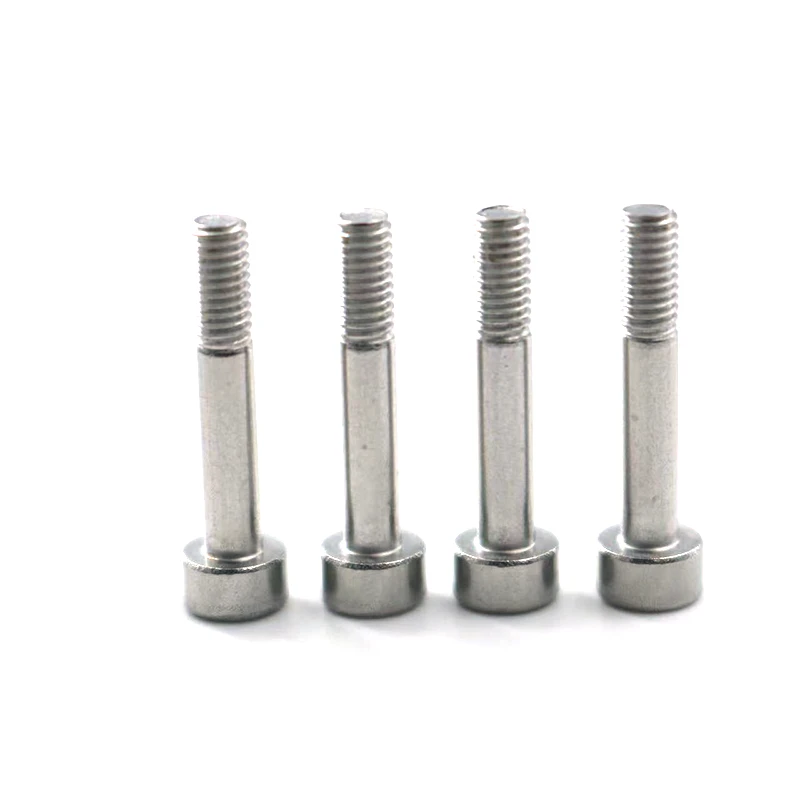

1. cup - hoved Hexagon Socket -skruer med en halv - tråddesign
Kop - Hoved: Et cylindrisk hoved med en flad top og lodrette cylindriske sider. Dette design tilvejebringer en stor skruenøgle kontaktoverflade og tryk - bæreplads.
Hexagon: Hovedet har et hexagonalt hul og kræver en Allen -skruenøgle til stramning og løsning.
Halv - tråd: Skrueskaftet består af to sektioner:
Almindelig: Det utrømte afsnit med en specificeret længde.
Tråd: Det gevindsafsnit.
Metriske specifikationer (M3, M4, M5): henviser til den nominelle tråddiameter. M3 er 3 mm, M4 er 4 mm, og M5 er 5 mm. Dette er de mest anvendte metriske skruestørrelser.
Designet til: Den almindelige skaft giver en overgangs eller tæt godkendelse, der passer til gennem - hul på den tilsluttede komponent. Det giver placering, centrering og forskydningsresistens, mens de forhindrer trådene i at deltage i forskydning og dermed beskytte dem mod skader. Den gevindtrådede del engagerer det gevindhul i den anden del fuldt ud og giver en stærk aksial klemkraft.
Ii. Ansøgninger og fordele
Anvendelser: Forbindelser, der kræver præcis placering og centrering: Den glatte stang passer ind i gennem - hul for at forhindre radial bevægelse mellem de to dele. Almindelige anvendelser inkluderer mekaniske strukturer, jigs, forme, automatiseringsudstyr og 3D -printere.
Forbindelser, der kræver forskydningsresistens: Den glatte stang har en større diameter (lig med den største diameter af tråden) og kan modstå kræfter vinkelret på skrueaksen bedre end tråde.
Forbindelser, der kræver hyppig adskillelse: Det hexagonale hoveddrev tilbyder højt drejningsmoment og er mindre tilbøjelig til at stribe, hvilket gør det mere pålideligt end Phillips eller Sloted Screws.
Anvendelser, der kræver pladsbegrænsninger: Sammenlignet med hexagonale hovedskruer har kopphovedet ingen udsat skruenøgleplads og kræver kun et enkelt hul til drift, hvilket gør det mere kompakt.
Fordele: Høj belastning - Bærekapacitet: Hovedet har et stort kontaktområde, høj forbelastning og en sikker forbindelse.
Høj præcision: Det hexagonale hoveddrev er mindre tilbøjeligt til at glide og kan anvende præcist drejningsmoment.
Pæn og æstetisk tiltalende: Efter installationen udsættes hovedet, hvilket giver det et mere industrielt og robust look end Cou.
III. Detaljerede brugstrin og metoder
Forberedelse:
Vælg den korrekte skrue: Bekræft skruens specifikationer, længde og ydelsesvurdering i henhold til designkravene. Vælg den rigtige hexagonale skruenøgle: Brug altid en skruenøgle, der nøjagtigt matcher skruehovedstørrelsen.
ADVARSEL: Brug af en underdimensioneret skruenøgle kan skade skruenøglen alvorligt og skruehullet, hvilket gør det umuligt at fjerne skruen.
Bearbejdning af huller
Gennem huller: borehuldiameteren skal være lidt større end skruens polerede skaftdiameter (for eksempel er en M4 -poleret skaft ca. 4 mm; A gennem hul kan bores til 4,2 mm eller 4,3 mm). Sørg for, at den polerede skaft kan passere jævnt og uden at vrikke.
Trådhuller: Tapping er påkrævet. Strenge standarder gælder for borehuldiameteren: dybden af det gevindhul skal være mindst 1,2 gange skruens indsatte længde.
Installationstrin:
Justering: Juster de to dele, der skal tilsluttes, og sikrer, at det gennemgående hul og det gevindhul er justeret.
Indsæt: Indsæt den polerede skaft på skruen gennem det gennemgående hul på den øverste del.
Indsættelse: Træk forsigtigt skruen ind i det gevindhul på den underliggende komponent Flere sving med hånden for at sikre, at der ikke er noget skævning, og at trådene engagerer sig glat. Tving aldrig skruen ind med en skruenøgle, da dette let kan skade trådene.
Stramning: Ved hjælp af den rigtige størrelse Allen -skruenøgle skal du indsætte skruehovedet lodret, indtil den stopper. Spænd jævnt i urets retning.
Anvendelse af drejningsmoment: For kritiske mekaniske forbindelser skal du bruge en drejningsmomentnøgle til den anbefalede drejningsmomentværdi. Dette sikrer tilstrækkelig forbelastning uden at bryde skruen eller skade trådene.
Iv. Nøgleovervejelser og almindelige fejl
Fejlfejl på skruenøglevalg: Brug af en upassende eller slidt skruenøgle er den vigtigste årsag til skruetrådglidning. Når trådene glider, bliver fjernelse ekstremt vanskelig.
Skrops drift: Manglende indsættelse af skruenøglen lodret og anvendelse af tryk kan skade skruehullet i en "seesaw" -bevægelse, reducere kontaktområdet og forårsage glidning.
Forvirrende gennem - hul og gevindstørrelser
Fejl: Boring af gennemhullet i samme størrelse som det gevindbasehul. Dette kan medføre, at den polerede stang ikke er i stand til at passere eller gnide mod trådene, når de passerer igennem, og beskadiget forbindelsen.
Fejl: Boring af gevindhullet i samme størrelse som det gennemgående hul. Dette forhindrer effektiv tråddannelse og resulterer i en mangel på klemkraft.
Forkert stramningsmoment
Over - Løsning: Forbindelsen er ikke sikker og kan let løsne og falde af under drift.
Over - Stramning: Dette kan få skruen til at strække, bryde eller få tråden i det gevindhul til at stribe ("stripping"). Små skruer som M3 og M4 er meget skrøbelige og især tilbøjelige til at bryde.
Rengøring: Før installationen skal du sikre dig, at skruehullet er fri for urenheder, såsom jernfilinger og olie, da dette kan påvirke drejningsmomentnøjagtigheden og forbindelsesstyrken.
Denne strukturerede og godt - Detaljeret brugervejledning giver dig mulighed for effektivt at forstå og lære at bruge denne skrue, hvilket sikrer, at du modtager den produktoplevelse og værdi, du ønsker.
