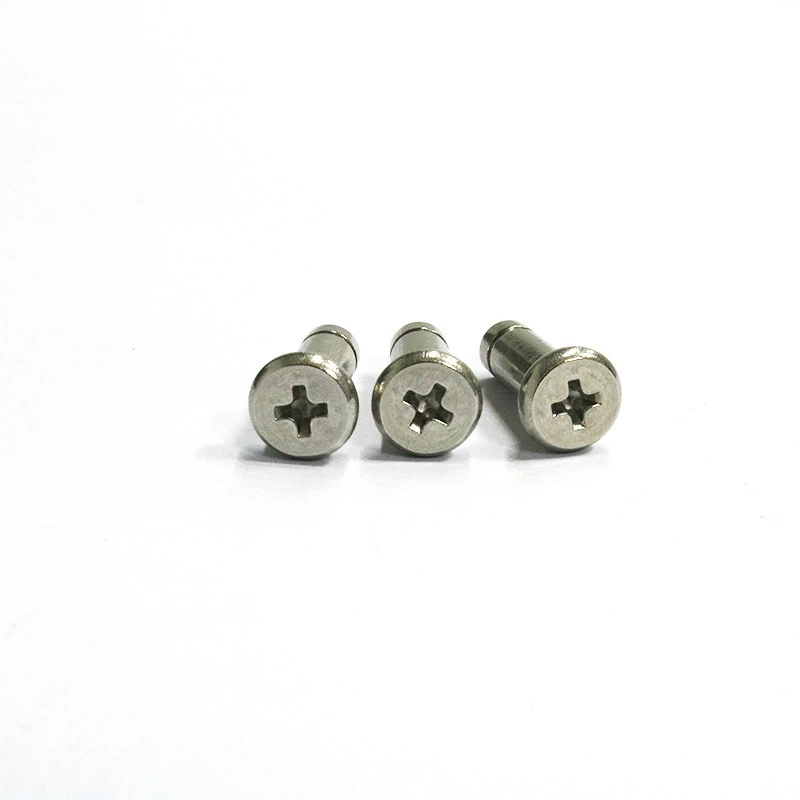

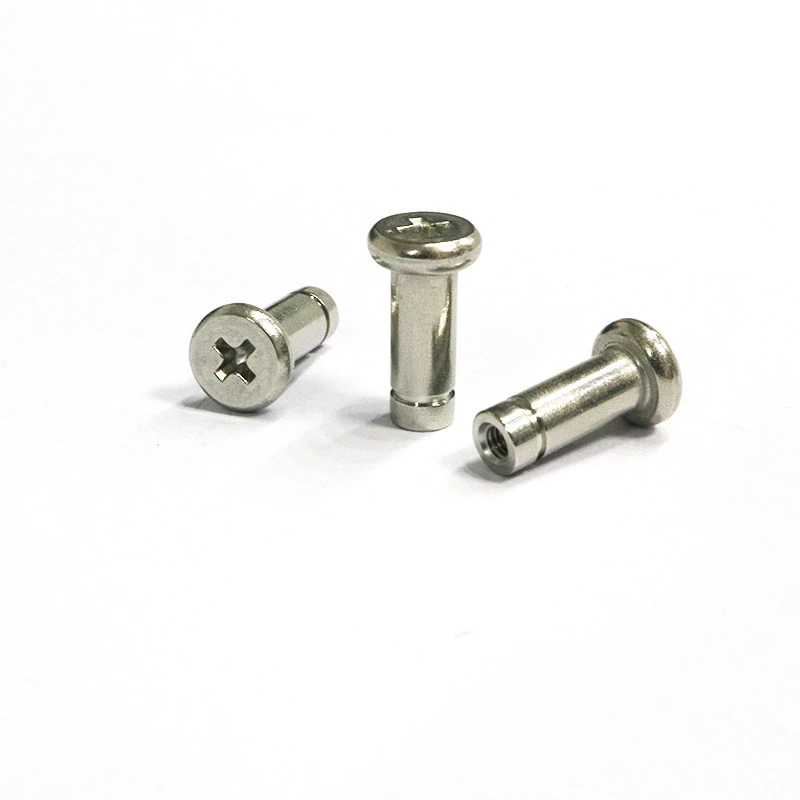

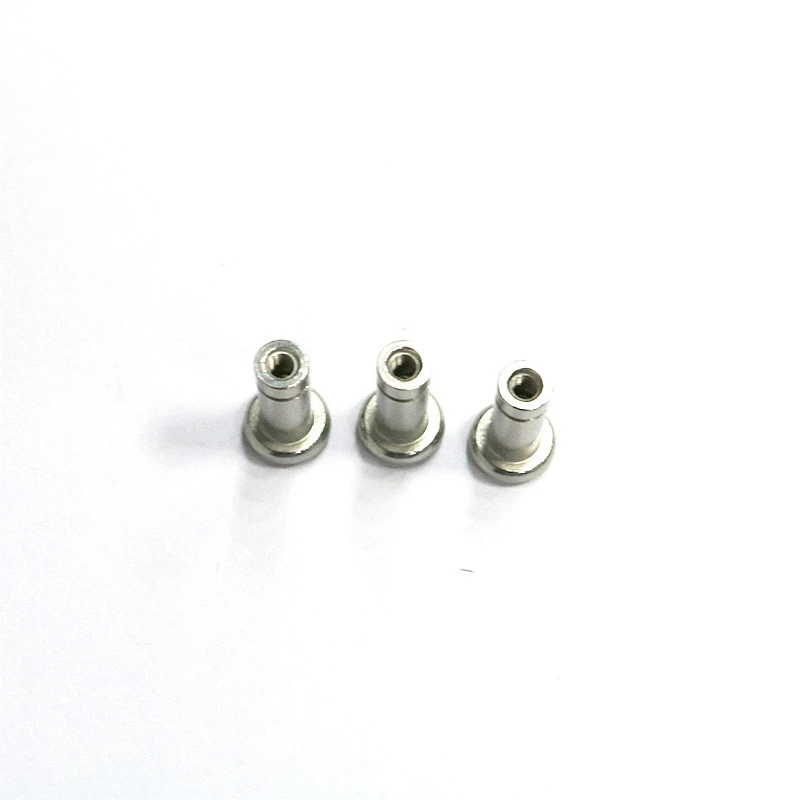

Følgende er en detaljeret guide til at brugeRustfrit stål 304Kryds fladt hoved slidsede stifter/stifter/cirklipper lokaliseringsstifter (cylindrisk, størrelser M3-M10), kategoriseret efter applikationsscenarie.
I. Produktoversigt
Materiale: A 2 304 rustfrit stål, korrosionsbestandigt, egnet til fugtige, sure og alkaliske miljøer.
Funktioner
Krydshoved: kan installeres med en Phillips-skruetrækker med et skridsikre design.
Slottet: Spalten bruges til at installere en cirkliplip, der forhindrer aksial forskydning.
Almindelig stangcylindrisk: præcision passer til hullet til placering eller forbindelse.
Almindelige størrelser: M3, M4, M5, M6, M8, M10 (diameter x længde valgfrit).
Ii. Kerneapplikationer
Placeringsstifter: Bruges til justering af mekaniske komponenter (såsom forme og gearkasser), hvilket sikrer dem på plads gennem en interferenspasning.
Eksempel: Tryk på en M6 -pin i et basishul og fastgør derefter en dækplade for at sikre koncentricitet.
Skaftfastsættelse: Brugt som en roterende skaft med en cirklip i slutningen for at forhindre nedfald.
Strukturel forbindelse: Nødder erstatter bolte, der er egnede til applikationer, der kræver hyppig adskillelse.
III. Installationstrin
1. Grundlæggende installation (ingen cirklip)
Værktøjer: Phillips skruetrækker, gummihaller.
Behandle:
en. Rengør hullet for at sikre, at det er fri for burrs.
b. Juster hullet, og skru manuelt stiften ind, indtil den sidder fuldt ud i tværspalten.
c. Spænd med en skruetrækker (referencemoment: m3 ≈ 0,5 n · m, m8 ≈ 10 n · m).
2. Circlip Installation (Anti-Slip Design)
Værktøjer: Circlip tang, calipers.
Nøglestrin:
en. Mål diameteren på stiftspalten, og match den tilsvarende cirklip (f.eks. M5 -pin med 5 mm cirklip).
b. Indsæt stiften i hullet, og brug cirkliplipstang til at lure cirklippet i spalten.
c. Kontroller, at cirklippet sidder fuldt ud i spalten for at forhindre løsning.
3. Interferens Fit installation
Anvendelse: Højpræcisionspositionering (f.eks. Bæresæde).
Metode:
Maskine huldiameteren til 0,01-0,03 mm mindre end stiften.
Saml ved hjælp af en presse eller frysemetode (krympning af stiften) for at undgå deformation forårsaget af påvirkning.
Iv. Forholdsregler
Udvælgelsesanbefaling: 316 rustfrit stål foretrækkes til fugtige miljøer; Dynamiske belastninger kræver verifikation af forskydningsstyrke.
Installationstabuer: Må ikke overdreven drejningsmoment, da dette kan forårsage, at krydsudsparingen striber.
Circlip -åbningen skal undgå bevægelsesstien for at forhindre utilsigtet snagging.
Vedligeholdelse: Kontroller regelmæssigt cirklipelasticiteten og smøres med WD-40, hvis rust opstår.
V. Almindelige problemløsninger
Problem 1: Løs pin.
Løsning: Brug et anaerobt klæbemiddel eller udskift stiften med en større størrelse (f.eks. M4 til M5).
Problem 2: Circlip løsrevet.
Løsning: Kontroller hakket for slid, og udskift det med en tykkere cirklip.
Vi. Eksempel på applikation
M3/M4: Placeringskredsløbskort til præcisionsinstrumenter.
M6/M8: Landbrugsmaskinerhænger og transportbånd Rollermontering.
M10: Tungt udstyrsbeslagsforbindelser med dobbelt beholdningsfjedre til vibrationsbeskyttelse.
Gennem korrekt valg og korrekt installation giver denne type PIN -kode en meget pålidelig mekanisk forbindelse og positionering.
