Følgende er en detaljeret brugervejledning til 12,9-klasse CNC Turning Tool Bar-tilbehør (Shims og ikke-standardstudskruer), der dækker både tekniske vigtige og praktisk vejledning.
I. Accessory Function Oversigt
SHIMS: Understøt indsatsen, distribution af skærekræfter, forhindrer flis og juster indsæthøjden til at matche værktøjsstangens midtlinie.
Materiale: Typisk carbid eller hærdet stål, der matcher indsæthårdheden.

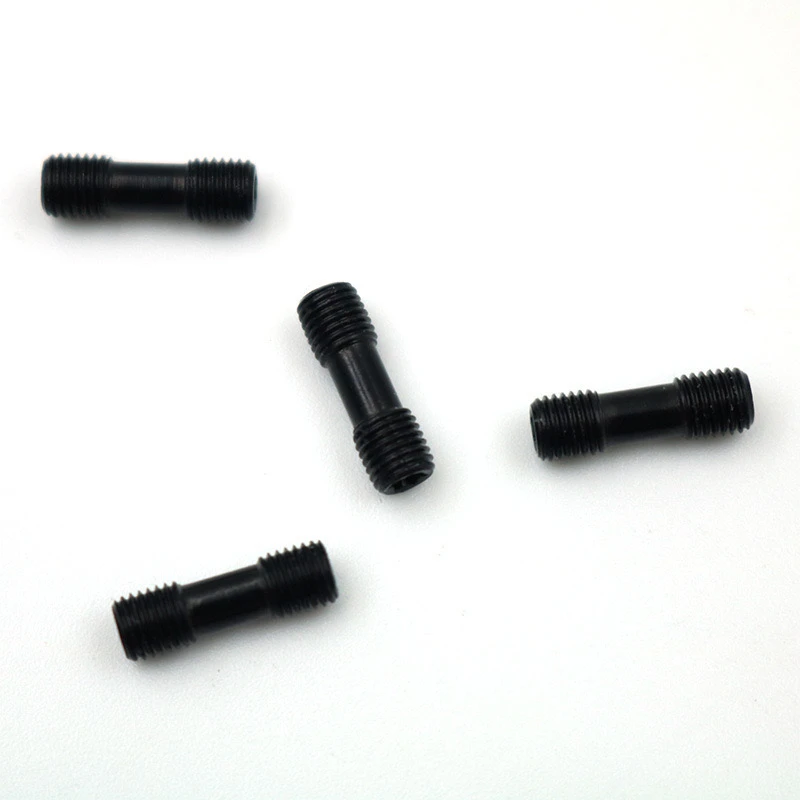

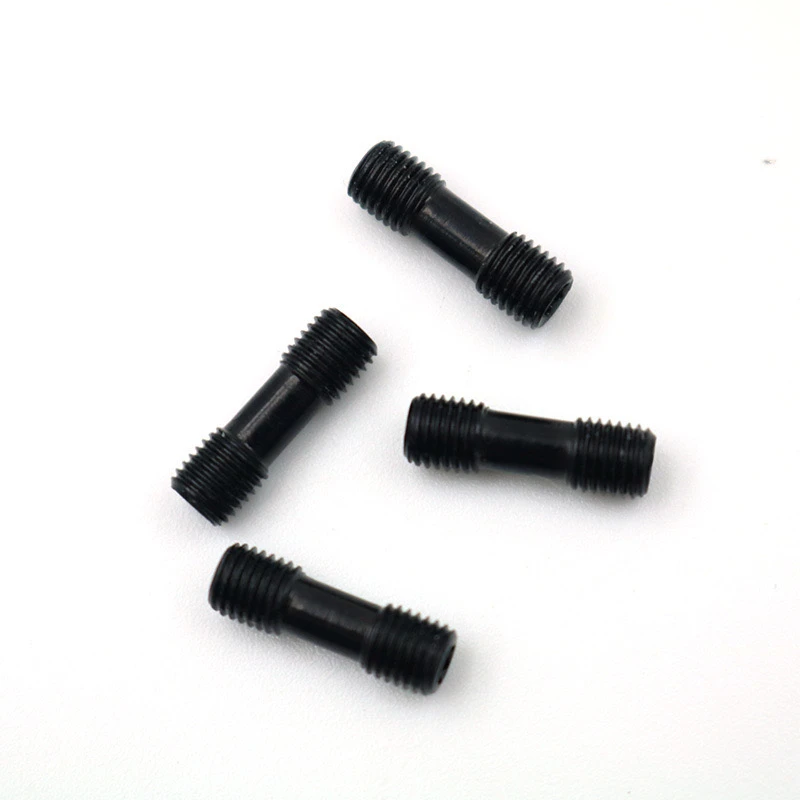

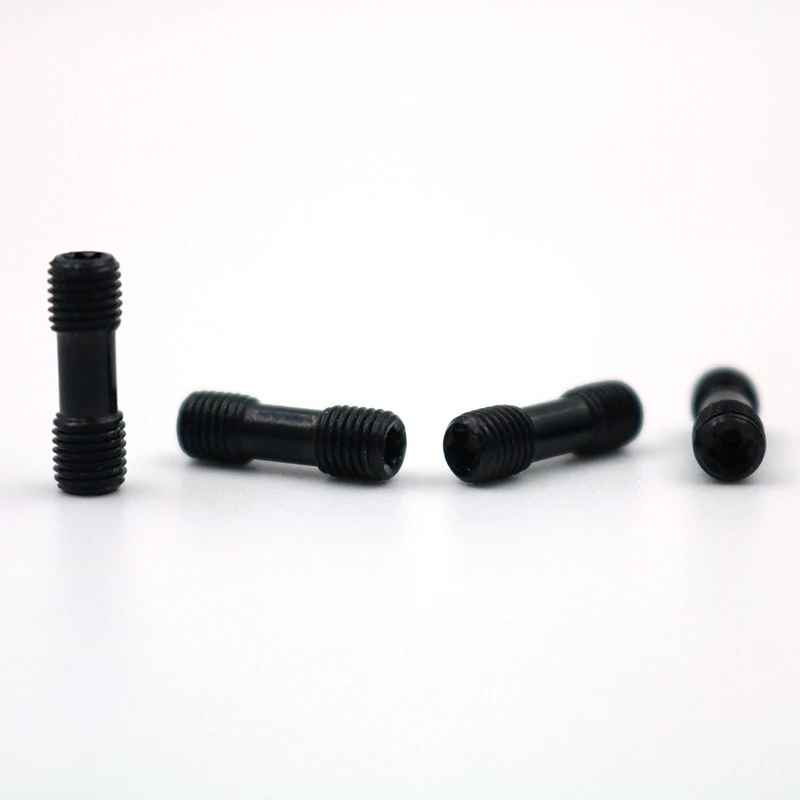

Ikke-standardstopskruer (M5/M6/M8)
Funktioner: 12,9-klasse højstyrke, dobbelt-thread-design (muligvis med forskellige pladser/diametre i hver ende), der er egnet til specielle klemmescenarier.
Formål: Fastgør indsatsen til værktøjslinjen, der kan rumme ikke-standardværktøjs riller eller specielle shim-konfigurationer.
Ii. Brugsinstruktioner og forholdsregler
1. Forberedelsen før installation
Rengøring og inspektion
Rengør værktøjslinjens gevindhul, shim kontaktoverflade ogskruemed alkohol til at fjerne olie og affald.
Undersøg trådintegriteten (især for ikke-standard skruer, kontroller, at de matcher værktøjsstanghullet.
Bekræft tilbehør Matching: Bekræft, at den shimtykkelse matcher insert -modellen (se værktøjsmanualen).
Ikke-standardstopskruer kræver to forskellige ender: Den ene ende sikrer typisk værktøjsholderen, mens den anden holder indsatsen på plads (markerer eller måler trådhøjden).
2. installationsprocedure
Placere shim
Indsæt nøjagtigt shim i værktøjsholderspalten, og sikrer, at der ikke er nogen hældning (brug et forstørrelsesglas til at inspicere pasningen).
Installation af indsatsen
Indsættelseskanten skal være orienteret i den rigtige retning (f.eks. For eksterne drejningsværktøjer skal forkanten vende opad).
Stramning af studenskruerne
Trin:
en. Stram først skruen ind i værktøjsholdertrådhullet (for at undgå forkert justering).
b. Brug en drejningsmomentnøgle til at stramme i to trin: Foretæt til 50% af det nominelle drejningsmoment, og stram derefter fuldstændigt (f.eks. Det typiske drejningsmoment for en M8-skrue er 25-30 N · m).
Nøglepunkter:
Hvis skruetrådene er forskellige, sikrer den grove ende værktøjsholderen, mens den fine ende holder indsatsen på plads.
Brug ikke smøremidler (dette kan påvirke friktionskoefficienten og forårsage oversigt over eller løsne).
3. idriftsættelse og verifikation
Højde kalibrering: Brug en værktøjssæt til at kontrollere værktøjets tip centerhøjde. Hvis afvigelsen overstiger 0,02 mm, skal du udskifte shim eller justere den.
Testskæring: Kør maskinen med lav hastighed og ingen belastning for at observere, om klingen bevæger sig. Efter bearbejdning af det første stykke, skal du kontrollere overfladefinish.
III. Fejlfinding af almindelige problemer
Skruebrud:
Årsag: Overadtom eller forkert justerede tråde.
Løsning: Udskift skruen og brug en drejningsmomentnøgle til at kontrollere værktøjsholdertrådene for skader.
Indsæt skift:
Årsag: Ujævn skim eller utilstrækkelig stram skrue.
Løsning: Regrind den shim -kontaktoverflade og spænd igen til standardmomentet.
Iv. Vedligeholdelsesanbefalinger
Regelmæssig inspektion: Kontroller skruerne for løshed hver 8. time (markering er en hjælp).
Tilbehørsudskiftningscyklus:
SHIM: Udskift, hvis indrykk eller slid overstiger 0,1 mm.
Grad 12.9 Skruer: Kasser efter 5 genbrug, eller hvis tråddeformation observeres.
Standardiseret drift og omhyggelig opmærksomhed på detaljer kan forbedre værktøjets levetid og bearbejdningsnøjagtighed markant. Det anbefales at føre en registrering af tilbehørsmodellen til hurtig udskiftning.
