Metoder til indlejring af messingmøtrikker i plastdele
Messing nødder kan indlejres i plastdele ved hjælp af forskellige metoder, herunder skimmelindsættelse under støbning, varm presning, ultralydsindsættelse og koldpresning. Blandt disse,Varmmeltelæggelseer den mest almindelige og vidt anvendte metode, der typisk udføres med en varmmeltemaskine eller et manuelt elektrisk loddejern.

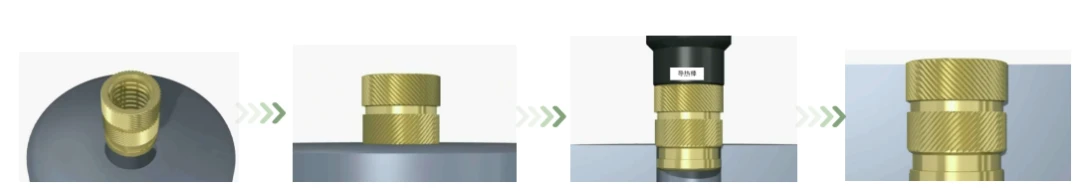

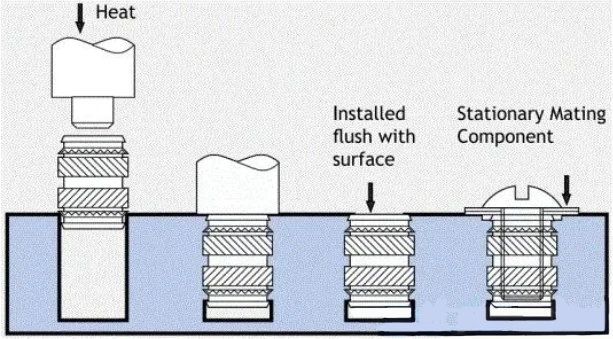

Ved varmmeltelægning opvarmes messingmøtrikken til en bestemt temperatur, blødgør plasten og trykkes derefter ind. Denne metode genererer relativt lav intern stress, mens den giver fremragende udtræk og drejningsmomentbestandighed.
Hot -smelt nøddesindsættelsesmaskine - Arbejdsprincip
Maskinen bruger enElektrisk opvarmningsfusionsprincip, nøjagtigt kontrol af temperaturændringer i kombination med mekaniske enheder for at opnå indlejring. Det er især velegnet til produkter, der er vanskelige at svejse, uregelmæssigt i form eller relativt stort i størrelse.
Det bruges til plastisk svejsning, nøddemåling, nitning og lignende applikationer.
Hot-smelte nøddesindsættelse
Vibrationsfodring
Operatøren behøver kun at indlæse det krævede antal messingmøtrikker i den vibrerende feeder i starten af hvert skift. Systemet arrangerer automatisk de forstyrrede nødder i en ordnet sekvens. Maksimal fodringshastighed kan nå 200 stykker/minut.
Opvarmning og fodring
Nødder forlader den vibrerende feeder og glider ind i et højtemperaturrør (med justerbare temperaturindstillinger). Efter forvarmning i opvarmningszonen føres de ind i maskinhovedet, klar til indsættelse.
Indlejring
De forvarmede nødder presses ind i plastikhuset af maskinhovedet. Indsættelsestemperaturen kan justeres, og en placeringsbegrænser påføres.
Bevægelse
X, Y og Z -akser drives og placeres nøjagtigt via programmeret kontrol.
Nøgle kontrolparametre:
Hot-tryk hovedtemperatur
Forvarmningstid
Indlejringstid

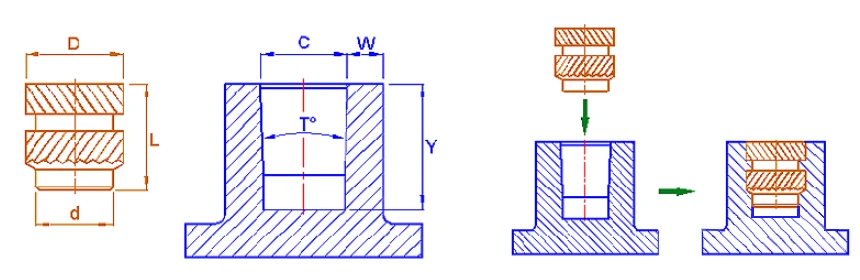

Matchende plasthuller med nødder
D: Møtrik ydre diameter
L: Møtriklængde
d: Møtrikbasisdiameter
C: Plastisk huldiameter
W: Plasthulstykkelse
Y: Plasthuldybde
DedDimension (møtrikbase) - også kaldet guidepositioneringsafsnittet - passer tilCsektion (plasthul) inden indlejring. Møtrikens bundddel skal være lidt mindre end plastens bossets indre huldiameterCat muliggøre positionering.
DeDdimension (nøddediameter) matcherCdimension (plasthuldiameter). For eksempel i mobiltelefonnødder er plastens indre huldiameter generelt 0,25–0,3 mm mindre end møtrikens ydre diameter.
DeLdimension (møtriklængde) matcherYDimension (plasthuldybde). Typisk er huldybden 0,5-1,0 mm dybere end møtriklængden for at tilvejebringe et harpiksreservoir.
W(vægtykkelse) skal generelt være 0,8-1,0 mm eller mere. Jo større møtrikstørrelse, jo større er den krævede vægtykkelse.
Fordele og anvendelser af varmsmeltemøtrikker
Fordele:
Let samling og adskillelse
Høj udtræk og drejningsmomentbestandighed
Genanvendelige tråde med stærk låseydelse
Krav til lavere operatører, pålidelig fastgørelse
Rumbesparende i længde design
Forenklet huldesign
Velegnet til visse forhold med høj temperatur
Ansøgninger:
Varmmelt messing nødder er vidt brugt inden for elektronik, hardware, plast, belysning, legetøj, sanitærvarer, møbler, medicinsk udstyr og sportsudstyr.
Eksempler inkluderer:
Laptop plasthuse
GPS -enhedshuse
Routerhuse
Mobiltelefonhuse
Trådløse kommunikationsenheder
Hjemmeapparat Plastikhuse
Automotive dele
Ventiler
Elektriske kontakter
