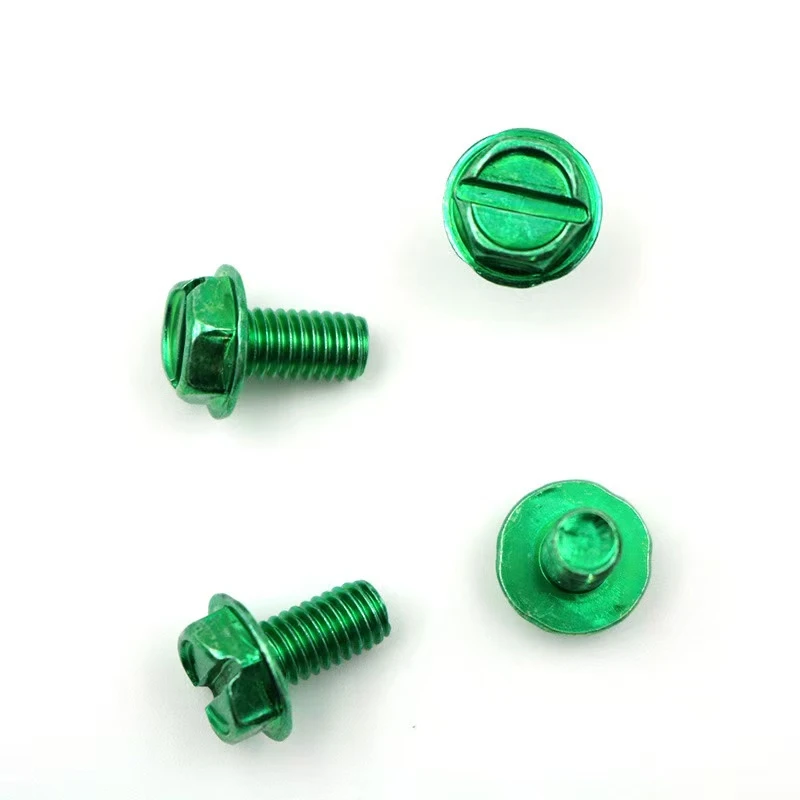

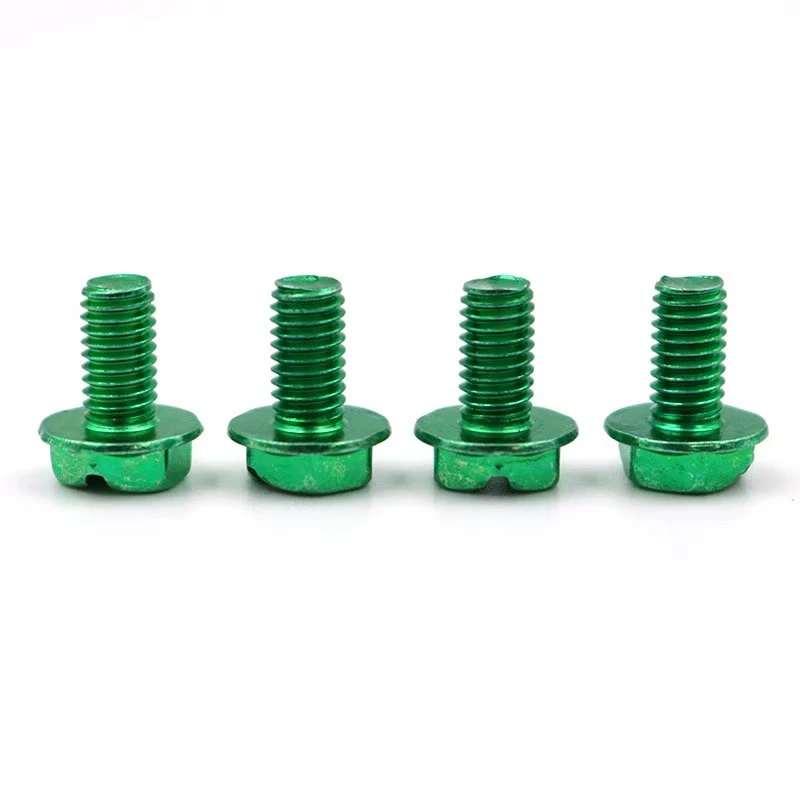

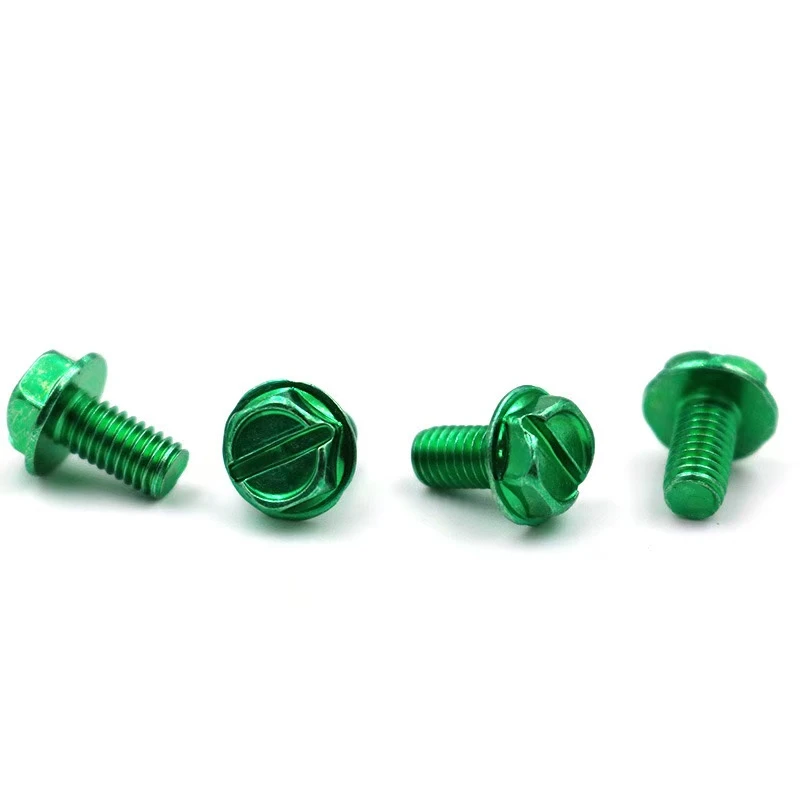

8-32 10-24 Ekstern hexagon slidsede grøn zink jordforbindelse. Denne jordforbindelseskrueer en specifik specifikation jordforbindelse, der primært bruges til jordforbindelse elektrisk udstyr eller metalstrukturer. Nedenfor er en introduktion til tilpasning af den.
I. Grundlæggende parameterkrav
Specifikationer og modeller
Trådstørrelse: Amerikansk standard, to størrelser tilgængelige: #8-32 UNC (ca. 4,2 mm diameter, 0,79 mm tonehøjde)
#10-24 UNC (ca. 4,8 mm diameter, 1,06 mm tonehøjde)
Længde: Tilpaselig efter anmodning.
Hoveddesign: Ekstern hexagon + Slids: Hexagonal på tværs af - flade dimensioner skal være i overensstemmelse med ANSI -standarderne. Den slidsede slot skal være større end eller lig med 1 mm bred og dyb nok til at sikre en sikkerskruetrækkerengagement.
Overfladebehandling: Grøn zinkbelægning er i overensstemmelse med ASTM -standarder. B633 Standard, saltspray-test større end eller lig med 96 timer (hvid rust), belægningstykkelse 8-12μm, ROHS miljømæssig certificering kræves.
Ii. Funktionelle og procesdetaljer
Jordforbindelse
Optimeret ledningsevne: Skruehalen skal have en skarp guide tip eller serrationer for at sikre direkte kontakt gennem malingslaget og kontakt med metallsubstratet med en kontaktmodstand af<0.1Ω.
Anti - Løsning Design: Tilgængelig med nylonindsatser eller dobbeltmøtrikmuligheder.
Groove Type and Strength
Slottet slotkompatibilitet: Slotdybden skal rumme en standard slidsede skruetrækker, med en slotvægsvinkel mindre end eller lig med 30 grader for at forhindre glidning.
Mekaniske egenskaber: Minimumskvalitet 4.8, valgt materiale: Lavt eller medium kulstofstål, varme - behandlet hårdhed HRC 22-32.
III. Tilpasningsproces og accept
Tegninger og prøver
Du skal give CAD -tegninger (inklusive tolerance -markeringer) eller bekræfte vores designudkast. Fuld - -skala-test af 3-5 første prøver vil være påkrævet.
Emballage og mærkning
Indre emballage: Anti - rustpapir + PE -taske. Ydre boks trykt med specifikationer/mængde/batchnummer; Valgfri etiket "jord" "skrue" + grøn zinkfarvekode.
MOQ og leveringstid
Minimum ordremængde: 5.000 stykker/specifikation. Masseproduktion Ledetid: 15-20 dage. Fremskyndede ordrer pådrager sig et gebyr på 30%.
Iv. Valgfri yderligere funktioner
Ikke - Standardtilpasning: Indstillinger inkluderer stempling af et jordforbindelse symbol på hovedet, udskiftning af kobberbelægning eller udvidelse af skaftet.
Certificeringsstøtte: UL/CE -certificeringsdokumenter tilgængelige.
Dette sikrer, at skruerne opfylder kravene til mekanisk styrke, jordforbindelse og korrosionsbestandighed. Yderligere diskussion af specifikke applikationsscenarier anbefales for at optimere detaljer.
Gennem ovennævnte design opnår disse skruer en balance mellem elektrisk sikkerhed og mekanisk pålidelighed, hvilket gør dem til omkostninger - effektive, standardiserede komponenter i jordforbindelsessystemer.
