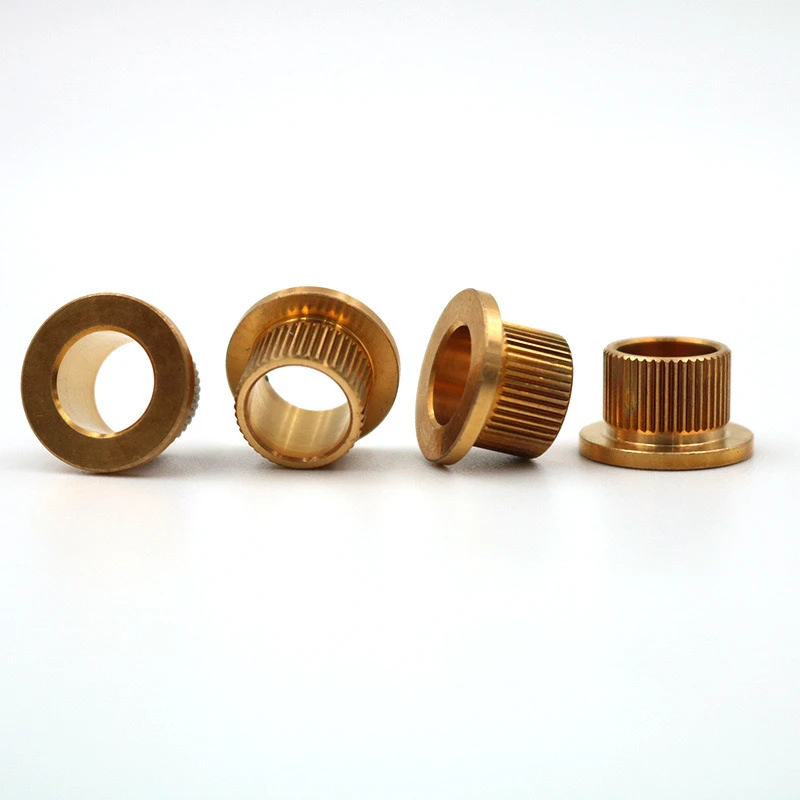

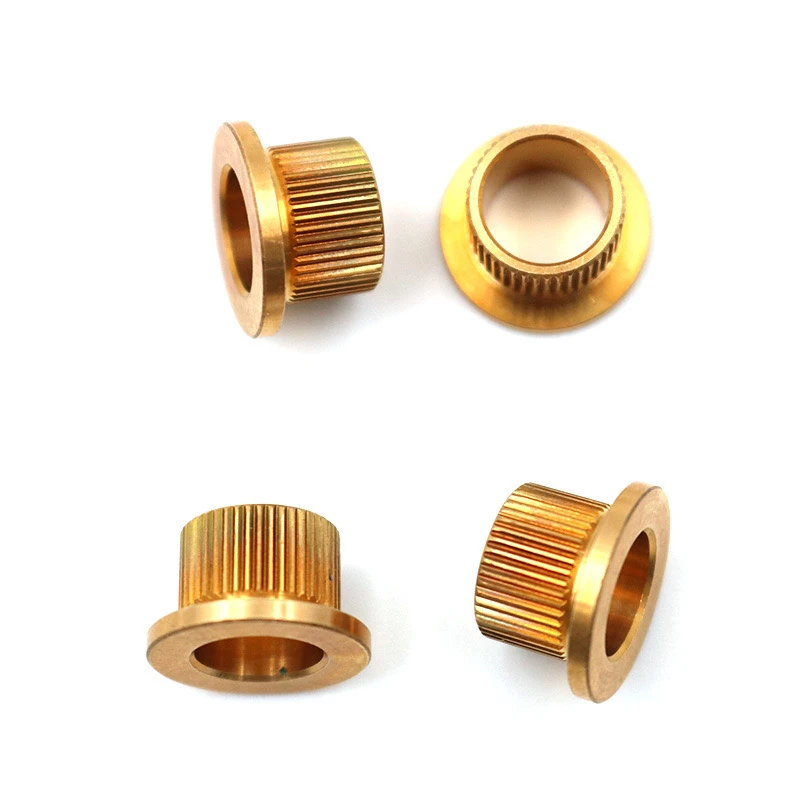

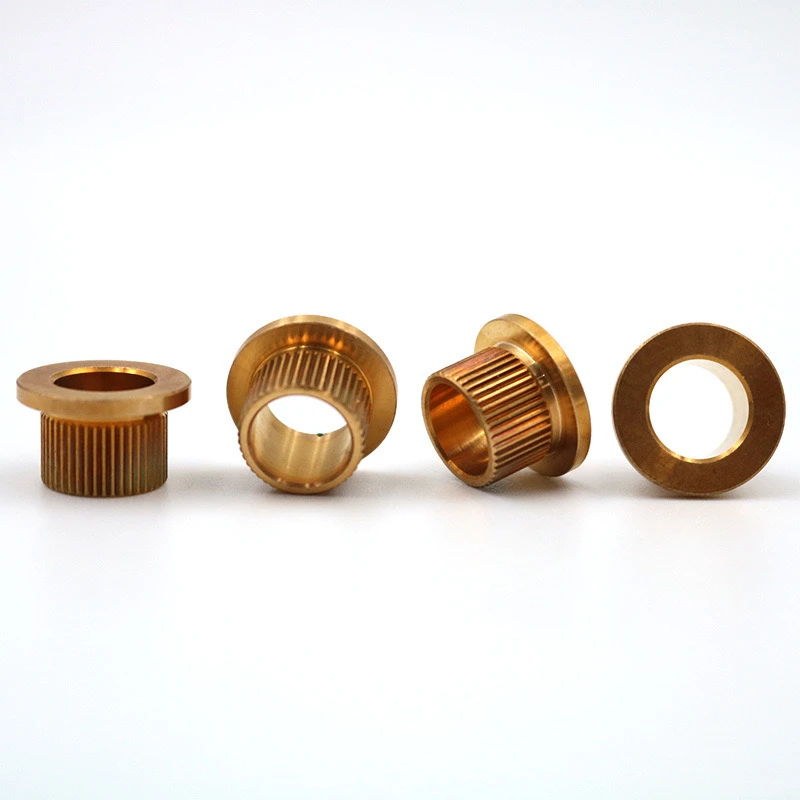

Et messing ryddet trinFlange Rivet er en specielt designet nitte, der kombinerer flere strukturelle og funktionelle egenskaber. Dens kernefunktioner og funktioner kan systematisk opsummeres som følger.
1. Kerneparametertilpasningskrav
Materielle specifikationer
Materiale: H62 eller H65 messing, bly messing C3604 kan også vælges for at forbedre skæreydelsen
Hårdhed: HRB 55-75, varmebehandlingsstatus skal markeres
Trækstyrke: større end eller lig med 300MPa, militær kvalitet kræver større end eller lig med 400MPa
Strukturelle dimensioner
Trindesign: Hoveddiameter d {{0}}. 5-2. 0 × stangdiameter d, trinhøjde h =0. 3-0. 5d
Knurlingstype: Mesh Knurling, Tooth Pitch 0. 6-1. 2mm
Flangekant: 45 graders affasning eller r 0. 2 filet (anti-burr)
Overfladebehandling
Belægning: valgfri nikkel, tin eller passivering behandling
Særlige krav: Kemisk nikkelbelægning er velegnet til scenarier med høj korrosionsbestandighed
Ii.Nøglepunkter for processtyring
Koldoverskrift, der danner livet større end eller lig med 5 0 0, 000 gange, koaksialitet: mindre end eller lig med 0,05 mm
Knurling-behandling: Radialtryk: 3-5 kN, dobbelthjulet knurlingsmaskine
Teststandarder
Nøgleelementer: hovedcirkel runout mindre end eller lig med 0. 1mm, knurling af tandprofilintegritet større end eller lig med 90%
Prøveudtagningsplan: GB/T2828.1 II niveau AQL1. 0
III. Forslag til applikationstilpasning
Matching af arbejde med arbejde
Vibrationsmiljø: Det anbefales at tilføje serrationer på bagsiden af flangen
Konduktive krav: Prioriter ikke-platering af passivering af passivering
Installationsvejledning
Beregning af nittende kraft: f =0. 6 × σb × som (σb er materialestyrke, ligesom tværsnitsareal)
Bestyrelseshulletolerance: H11 -niveau Matching anbefales
Iv. Tilpasset serviceproces
Teknisk docking
Kræves for at give:
Forsamlingstværsnitsdiagram (markering af materialet og tykkelsen af tilstødende dele)
Miljøforsøgsrapport (såsom krav til saltspray -test)
Tilbudscyklus
Giv en løsning inden for 3 dage (mindre end 1, 000 stykker)
Skimmelgebyr: ￥ 800-2, 000 (kan inkluderes i enhedsprisen)
Leveringsgaranti
Rapport i fuld størrelse fra det første stykke, inklusive 3D-scanningsdata)
Batchgaranti (inklusive materialespektrumanalyse)
V. Almindelig undgåelse af fiasko
Knurling og glidning: Forøg banen til mere end 1. 0 mm
Flangekrakning: Kontroller den kolde overskriftsdeformation mindre end eller lig med 65%
Galvanisk korrosion: Undgå direkte kontakt med aluminiumslegering
Denne løsning tager højde for både fremstilling af gennemførlighed og pålidelighed på anvendelse, og parametervægtene kan justeres i henhold til specifikke arbejdsvilkår. Det anbefales at tilvejebringe en prøvetestinstallation for at verificere tilpasningsevnen.
Dette design opnår en balance mellem funktionalitet, pålidelighed og procesomkostninger gennem den koordinerede optimering af materialer og strukturer og er velegnet til præcisionsmonteringsbehovet for lille og mellemstor udstyr.
