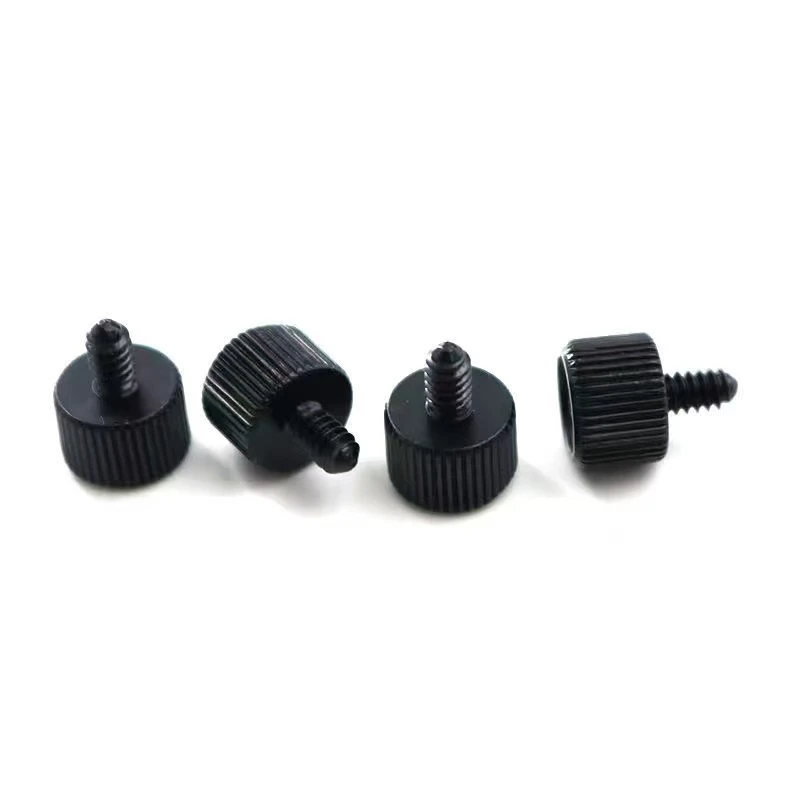

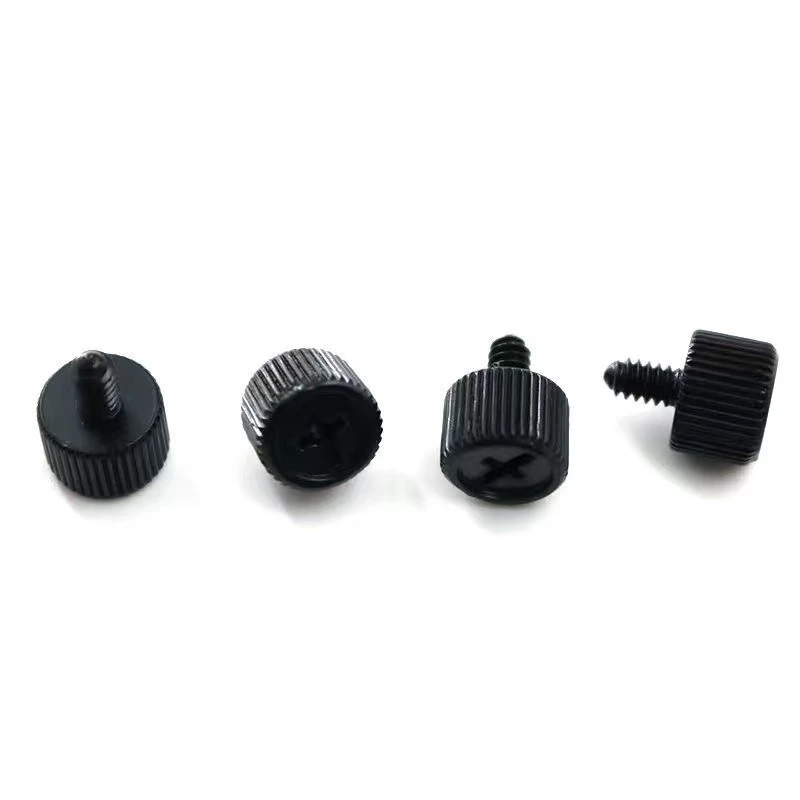

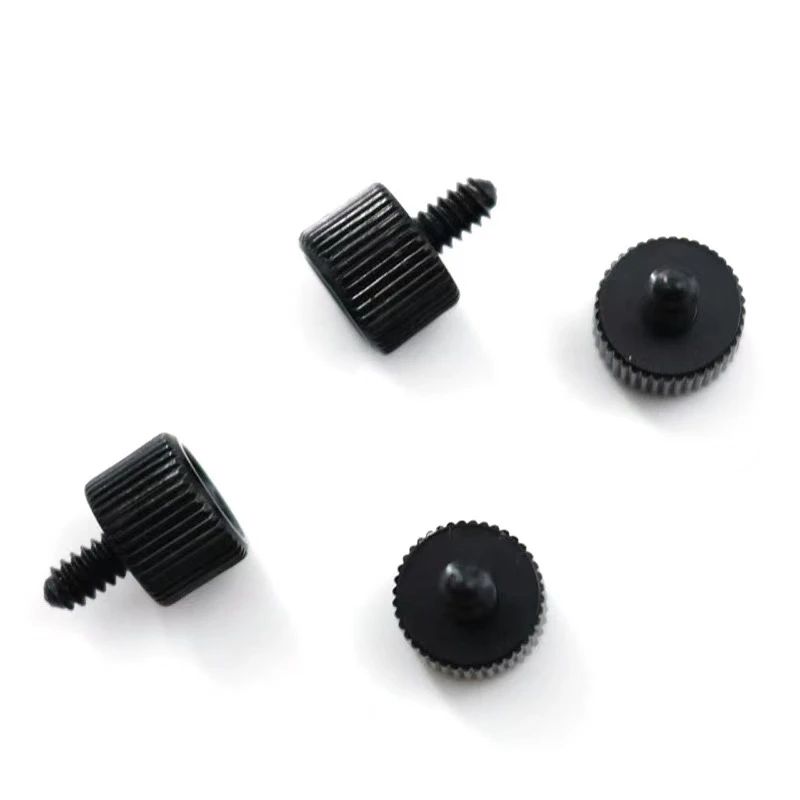

Følgende er en detaljeret beskrivelse af de brugerdefinerede krav til USA-standard 6-32 Die-dannet elektroforetisk sort høj-salt spray lige knurretKryds-genfanget koldt kravede tommelfingerskruer. Indholdet er organiseret af tekniske nøglepunkter, der afbalancerer professionalisme og operabilitet. '
1. Grundlæggende parametre og standarder
Trådspecifikation: US-Standard 6-32 UNC, i overensstemmelse med ANSI/ASME B18.6.3.
Hovedtype: Tommelfingerskrue-design, med lige knurling for at sikre anti-slipegenskaber.
Groove Type: Cross-Reducted Under ISO 7046, Groove Number #2, med en dybde, der fuldt ud matcher en standard Phillips-skruetrækker.
2. Materiale og procesbehov
Materiale: Lavt kulstoflegeringsstål, trækstyrke større end eller lig med 8,8, overfladehårdhed HRC 22-32.
Kold smedning: Forarbejdet på en multi-station koldsmedningsmaskine dannes hovedet og trådene samtidigt for at undgå fiberforskydning forårsaget af drejning og sikre mekanisk styrke.
Varmebehandling: temperering af behandling for at eliminere interne spændinger og sikre kerne- og overfladehårdhedsgradienten er mindre end eller lig med HRC 5.
3. overfladebehandlingsspecifikationer
Elektroforetisk sort belægning: Filmtykkelse 8-12μm, saltspray-test større end eller lig med 500 timer (passerer neutral saltspray-test, ingen rød rust).
Elektroforetisk malingstype: Epoxyharpiks-baseret, farve RAL 9005, glans mindre end eller lig med 10%, matte finish kræves.
Straight Knurl -beskyttelse: Let belægningstynding er tilladt øverst på knurl efter elektroforese, men basismaterialet må ikke udsættes for . 100% visuel inspektion er påkrævet.
4. nøgledimensioner og tolerancer
Samlet længde: Pr. Kundetegning (medmindre andet er angivet, er 1/2 "til 2" standardindstillingen). Længde tolerance ± 0,1 mm.
Knurl ydre diameter: nominel diameter + 0.3 mm, ovalitet mindre end eller lig med 0,05 mm.
Krydslotkoncentricitet: Afvigelse fra skrueaksen mindre end eller lig med 0,1 mm.
5. Speciel præstationsbekræftelse
Momentprøve: Installationsmoment større end eller lig med 3,5 N · m (tværrille-anti-slip), udbrudsmoment, der er større end eller lig med 8 N · m; Knurende drejningsmoment større end eller lig med 1,2 n · m.
Sprayadhæsion efter salt: kryds-hatch-test, elektroforetisk belægningsskrælområde mindre end eller lig med 5%.
6. Emballage og mærkning
Emballage: Anti-rustpapir + vakuumpose, udvendig boks Fugtighedskort indikerer<30% RH.
Mærkningskrav: Lasermarker batchnummeret på siden af hovedet, skrifttypehøjde 0,8 mm, skred ikke den elektroforetiske belægning.
7. Brugerdefinerede procesnoder
Formudvikling: Giv 3D -tegninger for at bekræfte overgangsradius mellem Knurl og hovedet (for at undgå stresskoncentration).
Første prøveinspektion: Indsend 30 prøver, CMM-rapport i fuld størrelse + saltspray-testdata.
Masseproduktionskontrol: Undersøg tilfældigt 5 enheder hver 2. time, nøglemål CPK større end eller lig med 1,33.
Noter
Materiel substitution: Hvis der kræves rustfrit stål, skal den kolde overskriftsdeformationshastighed beregnes igen og justeres die clearance.
Miljøoverholdelse: Elektroforetisk maling kræver en ROHS/REACH -testrapport, og heavy metal -indhold skal opfylde miljøstandarder.
Kun ved at opfylde disse detaljerede krav kan skruer sikre både funktionalitet og holdbarhed i barske miljøer såsom elektronisk udstyr og udendørs udstyr. Det anbefales at underskrive en teknisk aftale med producenten om klart at definere acceptkriterier.
