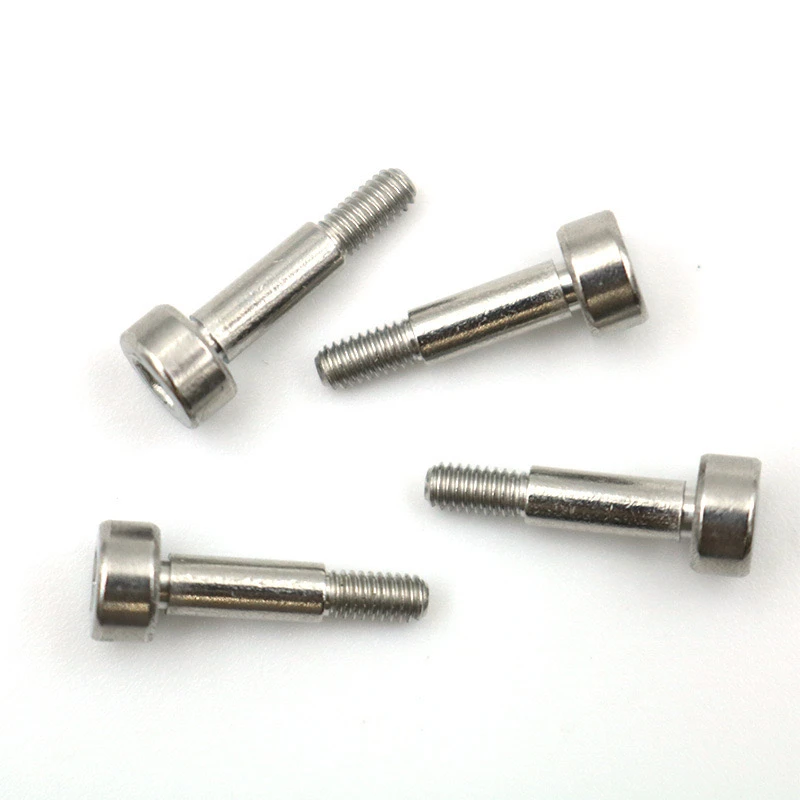

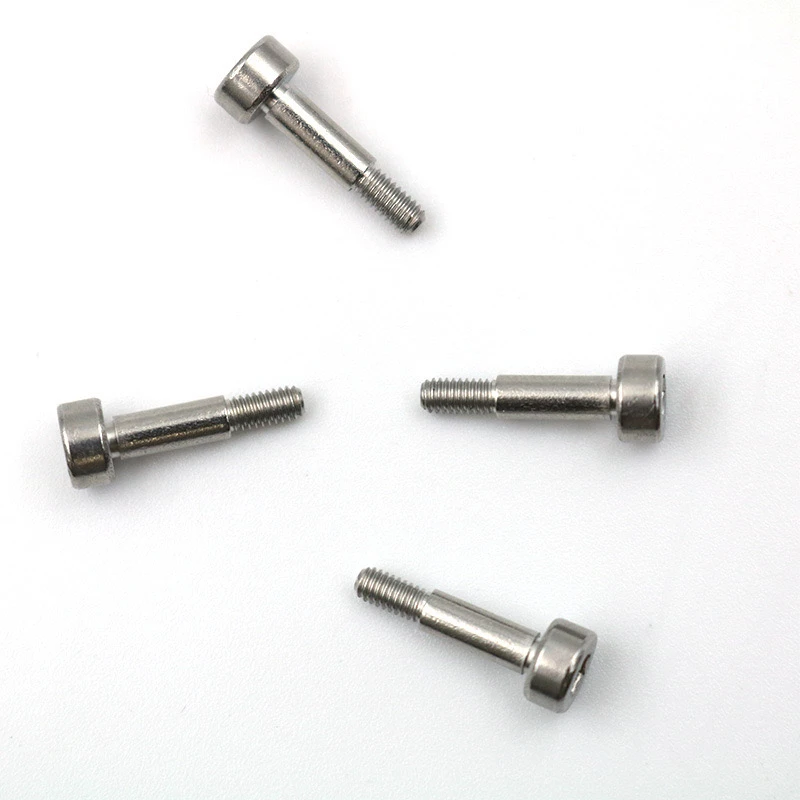

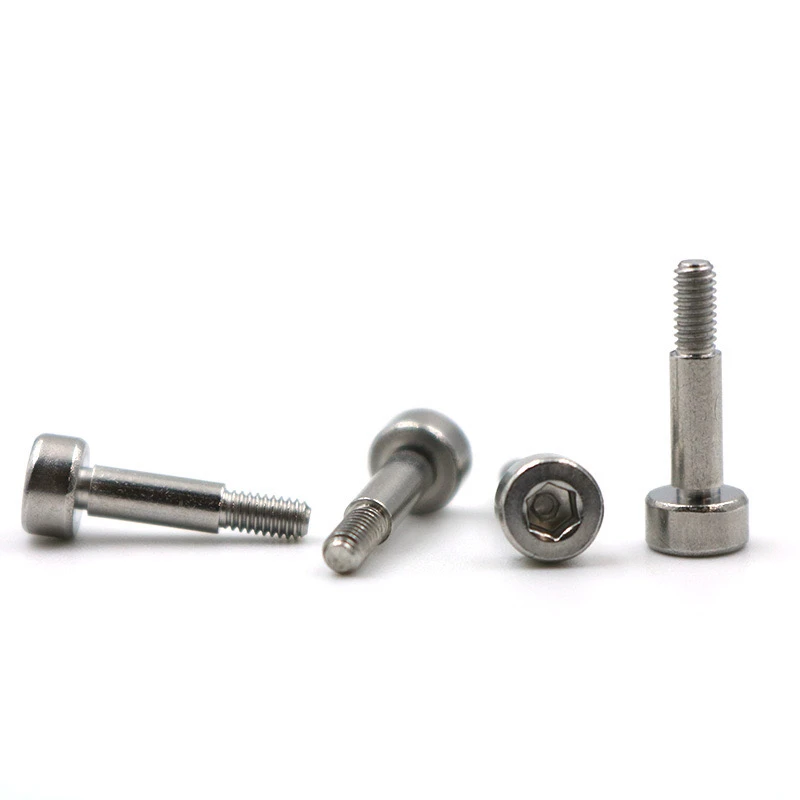

2-56 UNCrustfrit stål hexagon socket hovedhætte skrueer en præcisions fastgørelsesorgan designet omkring en skaft skulder. Det er velegnet til monteringsapplikationer, der kræver positionering, begrænsning eller specielle mekaniske egenskaber. Nedenfor er en detaljeret beskrivelse af dets brugerdefinerede krav.
1. Grundlæggende parameterkrav
Trådspecifikation: 2-56 UNC.
Materiale: Tilgængelig i 304/316 rustfrit stål, med den specificerede rustbestandighedskvalitet. Materialer såsom titaniumlegering og legeringsstål er også tilgængelige.
Overfladebehandling: Passivering, nikkelbelægning, elektropolering, PTFE -belægning osv.
Ii. Strukturelle funktioner
Hoveddesign
Hexagon Socket -specifikationer: 0,05 "eller tilpasses.
Hoveddiameter: Standard 4,0 mm (justerbar).
Hovedhøjde: 2,0 mm (skal matche hexagon -stikdybden).
Skulder/gummi skulder
Poleret stangdiameter: φ2,5 mm ± 0,02 mm (skal være større end den største tråddiameter).
Trinhøjde: 1,5 mm (tolerance ± 0,05 mm krævet).
Stopfunktion: sikrer en jævn overgang mellem trinoverfladen og tråden, der fungerer som et mekanisk stop.
Trådlængde: Tilpaselig baseret på samlingskrav (f.eks. 5 mm, 8 mm osv.).
Total længde: skal specificeres (f.eks. 12 mm, inklusive hoved, poleret stang og gevindkomponenter).
III. Nøgleprocesskrav
Tolerancestandarder: Poleret stang: H7 -tolerance.
Tråd: Overholder ANSI B1.1 Standard, GO/NO-GO-målerinspektion.
Koncentricitet: Afvigelse mellem poleret stang og trådakse mindre end eller lig med 0,03 mm.
Overfladefinish: Poleret stang: RA mindre end eller lig med 0,8μm (spejl drejning eller slibning). Gevind: RA mindre end eller lig med 1,6 um.
Varmebehandling: Angiv hårdhed om nødvendigt (f.eks. 316 behandlet i rustfrit stål, HRC 22-28).
Iv. Test og certificering
Fuld inspektionsemner: Dimensionel tolerance, tråd Go/no-go, overfladefejl (revner/burrs).
Spotinspektionsgenstande: Salt spraytest (f.eks. 48-timers neutral saltspray), materialespektralanalyse.
Certificering: Giv en materialekvalitetstestrapport (MTC) og en mekanisk egenskabstestrapport (f.eks. Trækstyrke større end eller lig med 700MPa).
V. Pakning og levering af emballagemetode: Blisterbakke (anti-scratch), vakuumpose (anti-oxidation) eller i henhold til kundens krav.
Etiketidentifikation: batchnummer, materiale, specifikationer, mængde.
Minimum ordremængde: 500-1000 stykker (omsættelige for små prøvekørsler).
Ledetid: 15-20 dage (med forbehold af bekræftelse af skimmel/proces vanskeligheder).
Vi. Noter
Særlige krav: Hvis der bruges i høje temperatur/ætsende miljøer, kræves der forskudsmeddelelse for at justere materialet eller processen.
Bekræftelse af tegning: CAD -tegninger eller skemaer med nøgledimensioner anbefales.
Prototype fase: 3-5 prøver leveres til at verificere dimensioner og funktionalitet.
Ovenstående information kan forbedres yderligere baseret på det faktiske applikationsscenarie (f.eks. Medicinsk udstyr, præcisionsinstrumenter). Det anbefales at kommunikere med leverandøroplysninger, såsom belastningskrav og monteringsmetode (f.eks. En interferenspasning kræver justering af den polerede stangtolerance).
