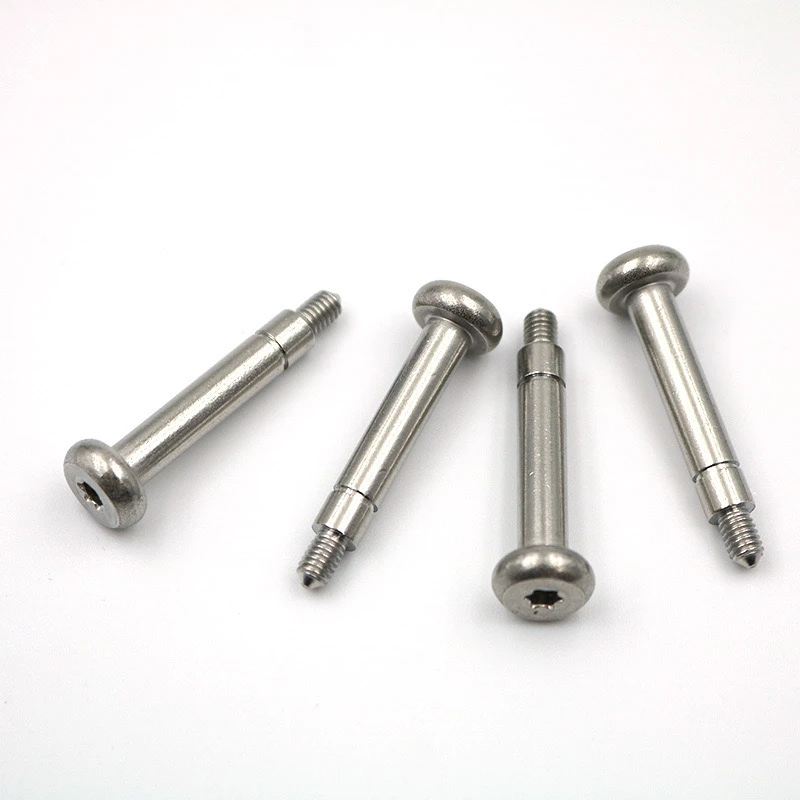

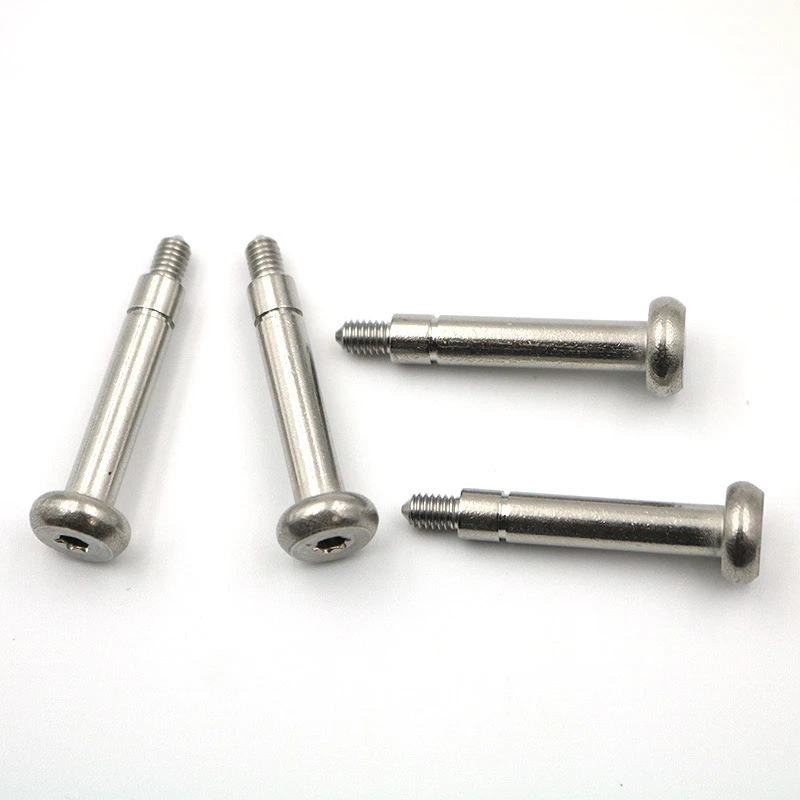

304 Rustfrit stålPanhoved, blommerblomsterhale, US 6-32/m3/m4 skruer (inklusive T10/T15 Slidsede trindesign) er alsidige fastgørelsesmidler. Nedenfor er en detaljeret teknisk løsning til deres tilpasning.
1. Grundlæggende parameterbekræftelse
Materiel standard: 304 rustfrit stål (klasse A2), overholdt ASTM F593/AISI -standarder; Salt spraytest større end eller lig med 96 timer.
Blandede specifikationer til rådighed: US 6-32 tråd, metrisk M3 og M4 (separat citat krævet). Trådlængde er standard til 2x diameter og er justerbar.
Ii. Særlige hovedkrav
Panhoved, blommer blossom sammensat struktur

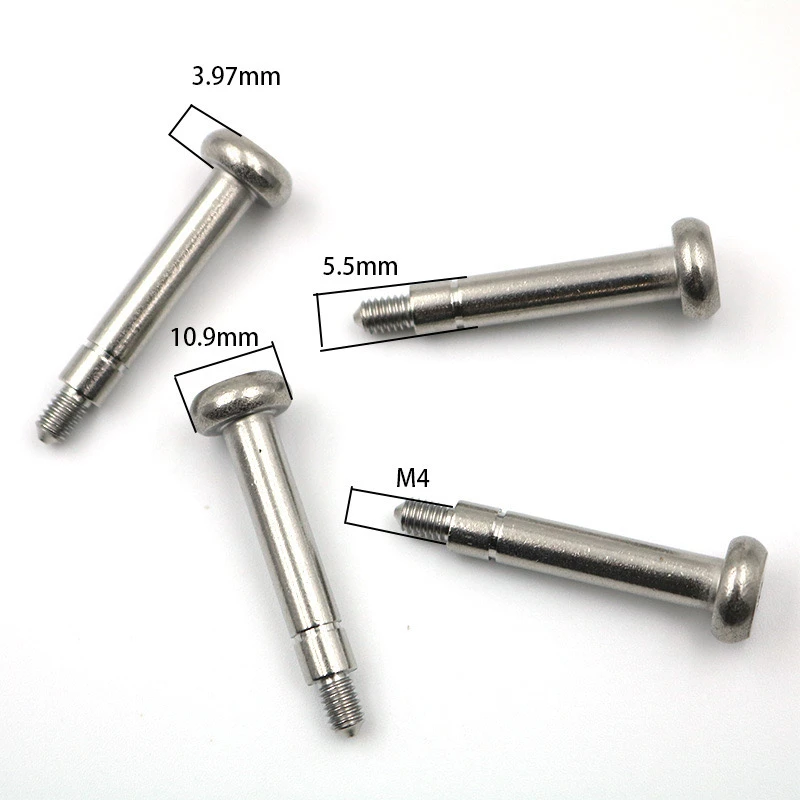

PAN-hoveddiameter: φ6,5 mm ± 0,1 for 6-32, φ5,5 mm for M3, φ7mm for M4
Pen Blossom Groove Type: T10 (2,74 mm over lejligheder) / T15 (3,27 mm over lejligheder), med rilledybde større end eller lig med 1,2 gange den tilgængelige skruediameter.
III. Nøglehalefunktioner
Peget hale -design: Ledvinkel 30 grader ± 2 grader med en 0,2 mm flad ende, der fastholder ved spidsen for at forhindre skader.
Grooving Trin: Underskåret bredde 0,8-1mm, trinovergang R-vinkel mindre end eller lig med 0,2 mm. Uaflæst polerede STEM -sektioner er tilladt.
Iv. Overfladebehandlingsmuligheder
Standard finish
Elektrolytisk polering
Passivering (i overensstemmelse med ASTM A967)
Valgfrie opgraderinger: Nikkelbelægning (5-8μm), Teflon-belægning (12-15μm).
V. Kvalitetskontrol
Testemner:
Tråd GO/no-go gauge test (go/no-go)
Hovedmomenttest (6-32 mm skal nå 4,5 N · m)
Saltspray -testprøvetagning
Certifikat kræves
Materiel rapport (inklusive Ni/CR -indhold)
ROHS/Reach Compliance -erklæring
Vi. Emballage og levering
Standard emballage:
Indre emballage: Rust-bevis papir + PE-taske
Ydre emballage: karton (1000 stykker/karton, bruttovægt mindre end eller lig med 15 kg)
Tilpasningstjenester:
Lasermærkning (placering/indhold kan tilpasses)
Blandet forhold omsættelig (f.eks. T10/T15 Groove Ratio)
Vii. Noter
Leveringstid: Formudvikling: 7 arbejdsdage (nye specifikationer)
Materiel rapport (inklusive Ni/CR -indhold)
ROHS/Reach Compliance -erklæring
Vi. Emballage og levering
Standard emballage:
Indre emballage: Rust-bevis papir + PE-taske
Ydre emballage: karton (1000 stykker/karton, bruttovægt mindre end eller lig med 15 kg)
Tilpasningstjenester:
Lasermærkning (placering/indhold kan tilpasses)
Blandet forhold omsættelig (f.eks. T10/T15 Groove Ratio)
Vii. Noter
Leveringstid: Formudvikling: 7 arbejdsdage (nye specifikationer)
Produktionsledningstid: 15-20 dage
Minimum ordremængde:
Standardspecifikationer: 5000 stykker/design
Særlige specifikationer: 10.000 stykker eller mere
Vi anbefaler at give tegninger for at bekræfte følgende nøgledimensioner:
① ② Overgangstolerance mellem trindiameter og større tråddiameter
② Minimum vægtykkelse mellem den hexalobulære stik og den ydre kant af hovedet
③ Påkrævet lige længde af den spidse hale
Gennem ovennævnte design overgår denne skrue markant almindelige fladhovedmaskinskruer i effektivitet, pålidelighed og tilpasningsevne, hvilket gør den til en foretrukken løsning til præcisionsmontering.
