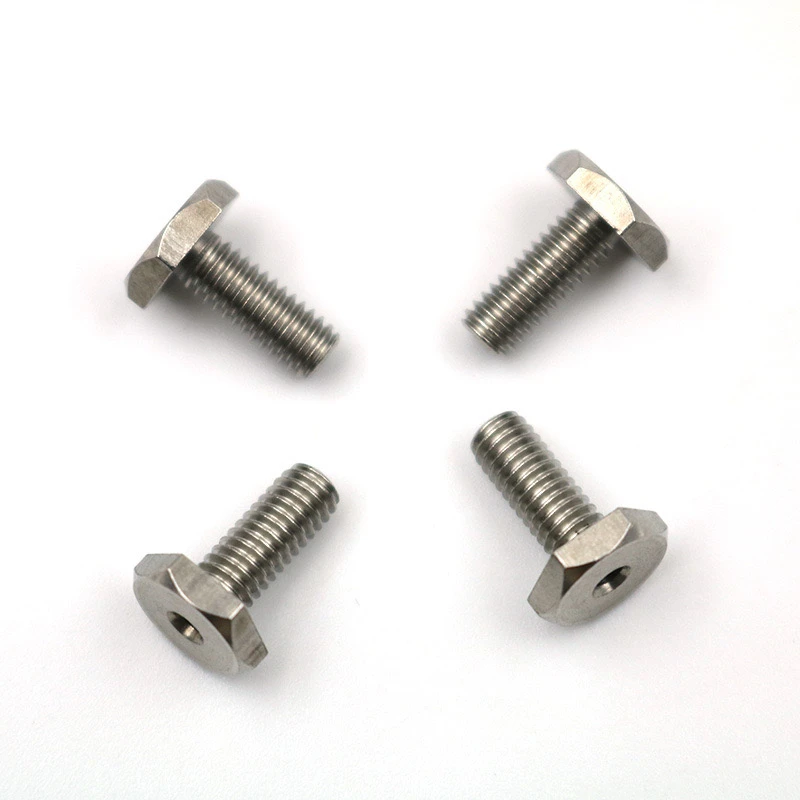

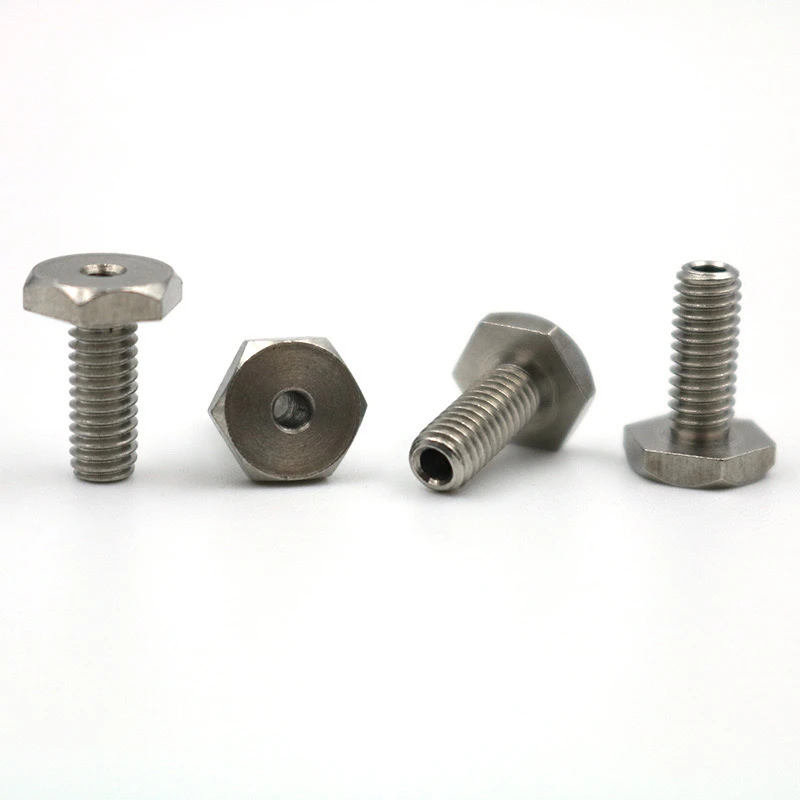

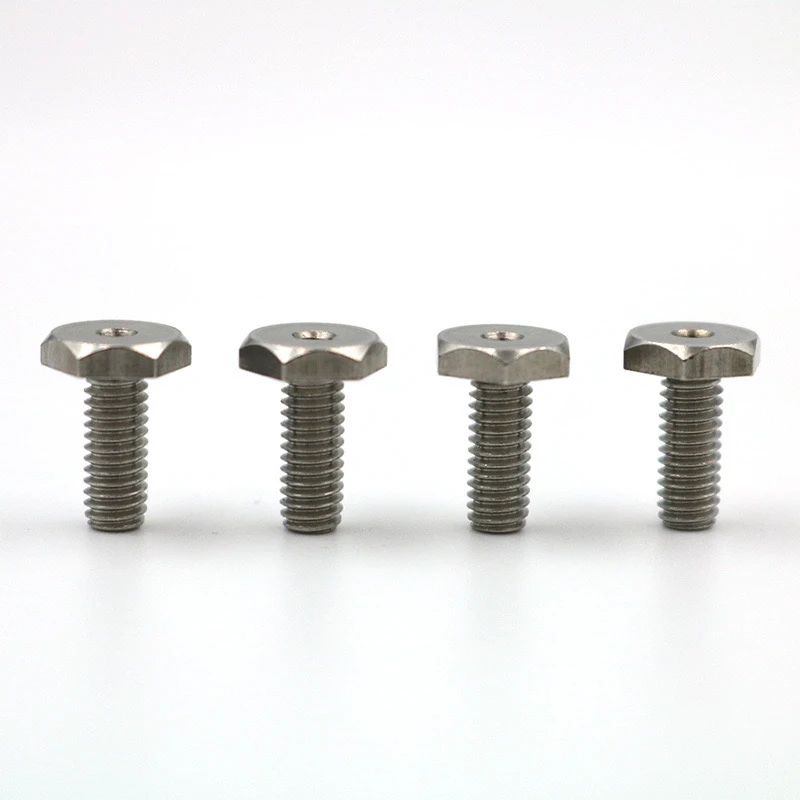

303 rustfrit stålIkke-standard drejningsdele (ekstern hexagon/Interne/eksterne/hule skruer) er specielt designet fastgørelsesmidler. Følgende er en detaljeret tilpasningsbeskrivelse af den, der tager højde for både professionalisme og praktisk.
1. Kernetilpasningsparametre
Materielle krav
303 rustfrit stål (let at skære type), og en materiel rapport er påkrævet.
Valgfri yderligere behandling: passivering, som kan forbedre korrosionsbestandighed
Strukturel type
Eksternt hexagonhoved: bredde over lejligheder, tykkelse
Intern/ekstern tråd: trådspecifikationer (metrisk/imperial/amerikansk standard), nøjagtighedskvalitet (6H/6G)
Hult design: gennem hullers indre diameter, vægttykkelse tolerance
Tolerance i nøglestørrelse
Ydre diameter: ± 0,05 mm (præcision drejende dele)
Længde: ± 0,1 mm (mindre end eller lig med 50 mm), ± 0,2 mm (＞ 50 mm)
Koaksialitet: mindre end eller lig med 0,03 mm (hule skruer har brug for særlig markering)
Overfladebehandling
Standard: Naturlig polering (RA mindre end eller lig med 0,8 um)
Valgfrit: Nikkelbelægning (5-10μm), elektrolytisk polering (medicinsk kvalitet)
Ii. Bemærkninger om ikke-standard design
Særlige krav til tråde
Tværsnitstegninger kræves til ikke-standard tandtyper
Størrelsen på den bagskærende rille skal være markeret for interne blinde huller (anbefales større end eller lig med 1,5 gange banen)
Mekaniske egenskaber
Trækstyrke større end eller lig med 500MPa (før-notice, hvis der kræves varmebehandling)
Hovedmomenttest (i henhold til DIN 912 standard eller kundespecificeret værdi)
Verifikation af hul struktur
Flowtest (væskedele skal tilvejebringe trykniveau)
Walltykkelse ultralydstestrapport (valgfrit)
III. Produktions- og kvalitetsinspektionsproces
Behandlingsteknologi
Drejning: CNC schweizisk maskine (egnet til små dele af φ3-20mm)
Trådbehandling: Die/ekstruderingstøbning (eksterne tænder), tap/trådfræsning (interne tænder)
Kvalitetskontrol
Fuld inspektionsemner: Hovedstørrelse, tråd Go/no-go gauge (Go/no-go)
Prøveudtagningsinspektionsemner: saltspray-test (72h neutral saltspray), hårdhed (HRB 70-90)
Dokumentlevering
Påkrævet: Materiel certificering, Dimension Inspection Report, Surface Treatment Process Sheet
Valgfrit: 3D -tegninger (trinformat), PPAP -filer (bilindustri)
Iv. Typiske applikationsscenarier
Medicinsk udstyr: Hule skruer til afledningsrør (elektrolytisk polering krævet)
Automationsudstyr: Ikke-standard hexagonale dele til servomotorinstallation
Halvledere: ultrahøj renlighed 303 skruer i rustfrit stål (vakuumafgasning af behandling)
V. Tilbudsinstruktioner
Minimum ordremængde: 50-100 stykker (prøveproduktion). Forme kan åbnes for mere end 1.000 stykker
Leveringstid: 7-15 dage (justeret afhængigt af kompleksitet)
Formgebyr: Ikke-standard tandtype/speciel formet struktur skal beregnes separat
Tilvejebringelse af prøver eller CAD -tegninger kan fremskynde citatprocessen. For komplekse dele anbefales det at underskrive en teknisk aftale for at afklare acceptkriterierne.
Gennem ovennævnte analyse kan de funktionelle essens- og designgrænser for sådanne ikke-standarddele hurtigt forstås, hvilket er praktisk til teknikudvælgelse eller tilpasningskommunikation.
