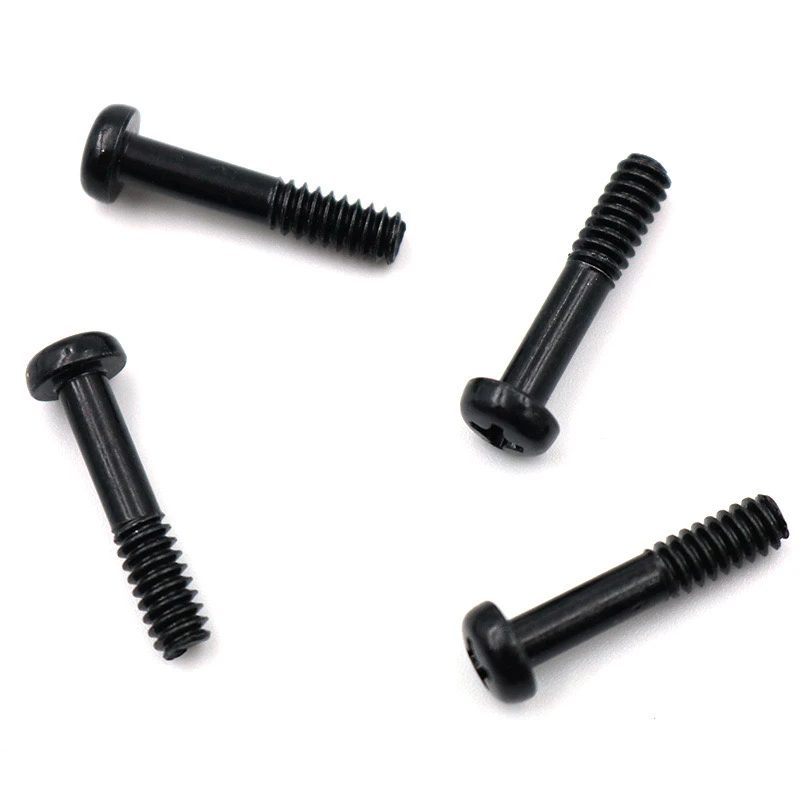

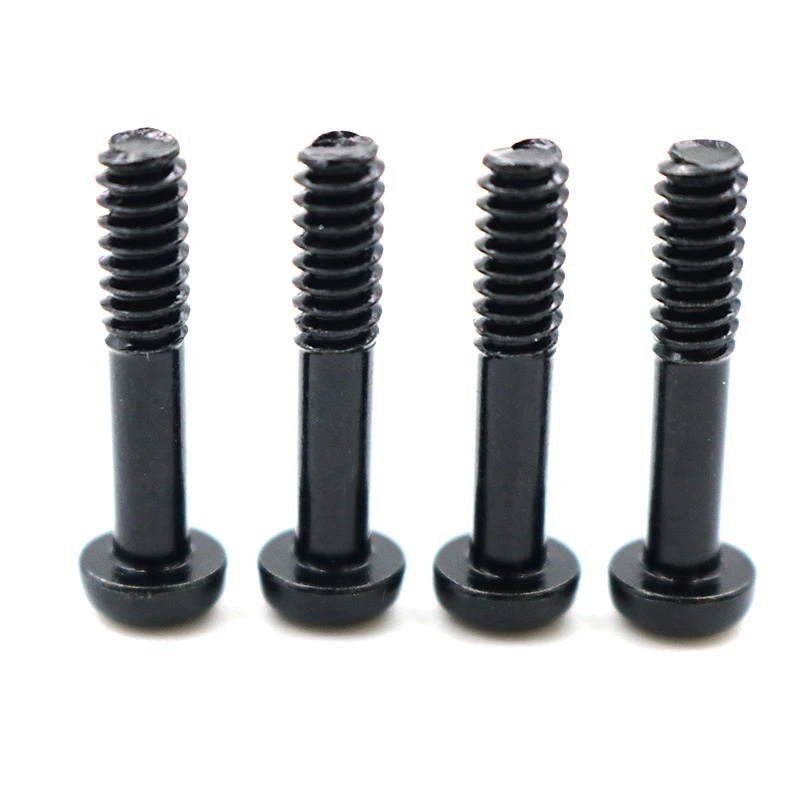

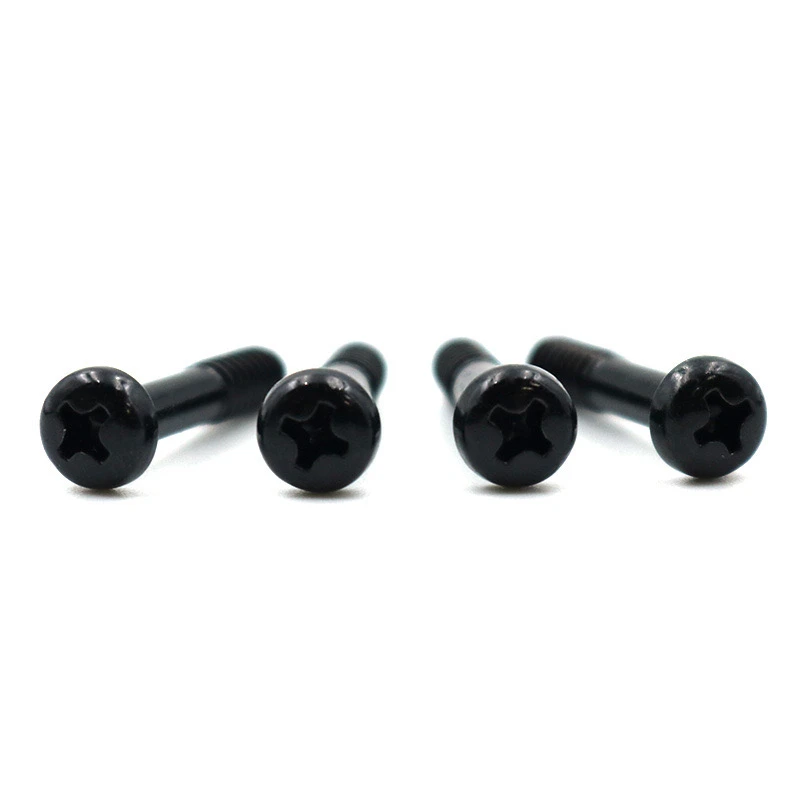

10.9 KarbonStål sortbelagt panhoved kryds slot fanget skrue(GB818 Standard, runde hovedanti-trosserende halvtråd tynde stang) er en højstyrke, anti-trosende præcisionsfastgørelseselementer. Følgende er en detaljeret beskrivelse af dens tilpasningskrav. Indholdet er lagdelt i henhold til teknisk logik, og de vigtigste parametre fremhæves
Kerneværdien af denne skrue ligger i balancen mellem høj styrke, anti-løsning og præcisionstilpasning. Det er velegnet til industrielle felter, der kræver både pålidelighed og installationsnøjagtighed.
1. Grundlæggende standarder og specifikationer
Implementeringsstandard: GB818, det er nødvendigt at afklare, om det er en fuld tråd eller en halv tråd
Præstationsniveau: 10,9 klasse (kulstofstålmateriale, trækstyrke større end eller lig med 1040MPa, udbyttestyrke større end eller lig med 940MPa)
Overfladebehandling: Sort plettering (sort zinkbelægning/sort oxidation, krav til saltspray -test skal angives, såsom 72H neutral saltspray)
2. Krav til tilpasning af strukturelle parameter
Hovedtype: Pan hoved med krydsspil ved hjælp af ISO 7045 Standard slottype
Anti-loosening-design: Nylonskive forudinstalleret eller metallåsningspakning; Materialet skal specificeres.
Stangdesign: tynd stang, halvtråd. Bare stangdiameter mindre end eller lig med tråd mindre diameter, trådlængde større end eller lig med 1,5D.
Trådspecifikation: Metrisk tråd (såsom M3-M8), fin tråd skal markeres med tonehøjde
Samlet længde: 10-50 mm (forøget med 1 mm, der skal tilvejebringes specifik størrelse)
III. Materiale og procesbehov
Materiale: SCM435 eller tilsvarende 10.9 Grade Alloy Steel
Hårdhed: HRC 32-39
Anti-loosening-behandling:
Forindstillet PA66 Nylonring (temperaturresistent -40 grader ~ +120 grad)
Double-Stack Metal Locking Pakning (304 rustfrit stål)
Overfladebehandlingsdetaljer
Belægningstykkelse: sort zinklag større end eller lig med 8 mikrometer
Valgfrie yderligere krav: Anti-rustolie
Iv. Nøgle kvalitetskontrolpunkter
Momenttest: Monteringsmoment, der er større end eller lig med standardværdien
Anti-loosening-ydeevne: Vibrationstest, ifølge GB/T 10431 Standard, 2000 cyklusser uden at løsne pas.
Udseende: Ensartet belægning uden udsat bund, kryds rille uden burrs
V. emballage og mærkning
Pakningsmetode: PVC Blister -bakke i indre kasse (100 stk pr. Bakke), 5000 stk/kasse i ydre kasse (justerbar)
Mærkningsindhold: Lasermærkning (inklusive 10,9 klasse, batchnummer, producentkode)
Vi. Yderligere servicekrav
Certificeringskrav: Hvis der kræves en ROHS/Reach Compliance -erklæring
Leveringscyklus: 15 dage til skimmeludvikling (efter første prøvebekræftelse), 30 dage til masseproduktion
Acceptmetode: Prøveudtagningskontrol i henhold til GB/T 90.1-2015
Det anbefales at give tegninger eller prøver til at bekræfte nøgledimensioner, såsom hoveddiameter K -værdi og krydsningsdybde for at undgå tvetydighed.
