I . Tilbehør Oversigt

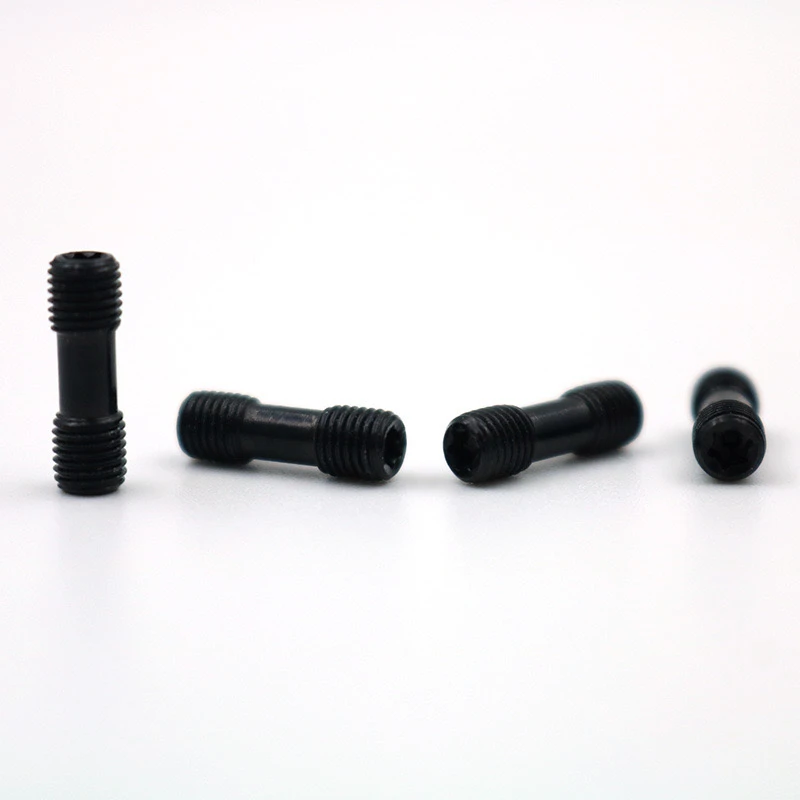

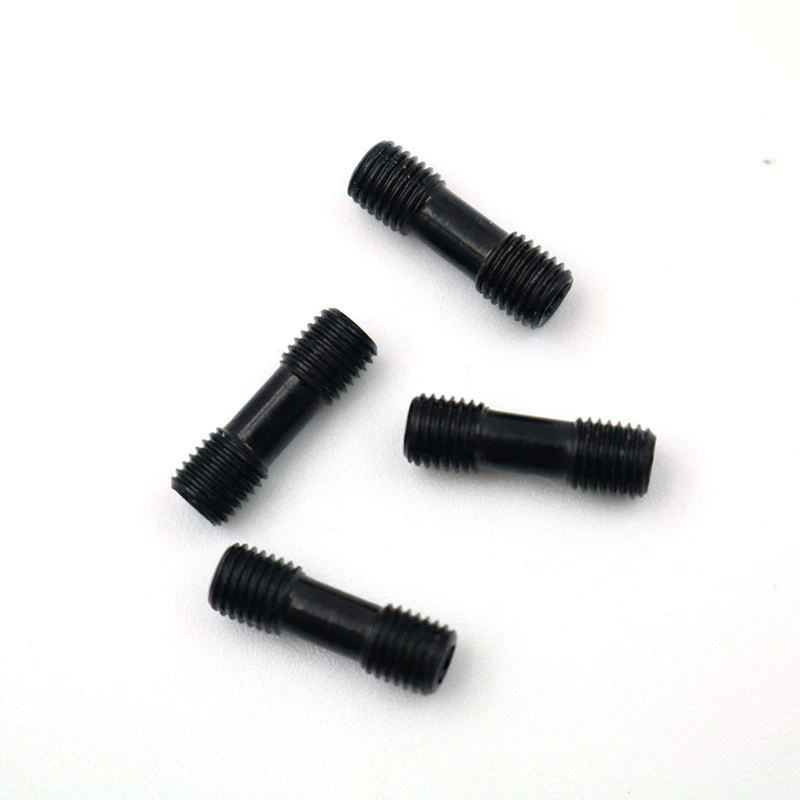

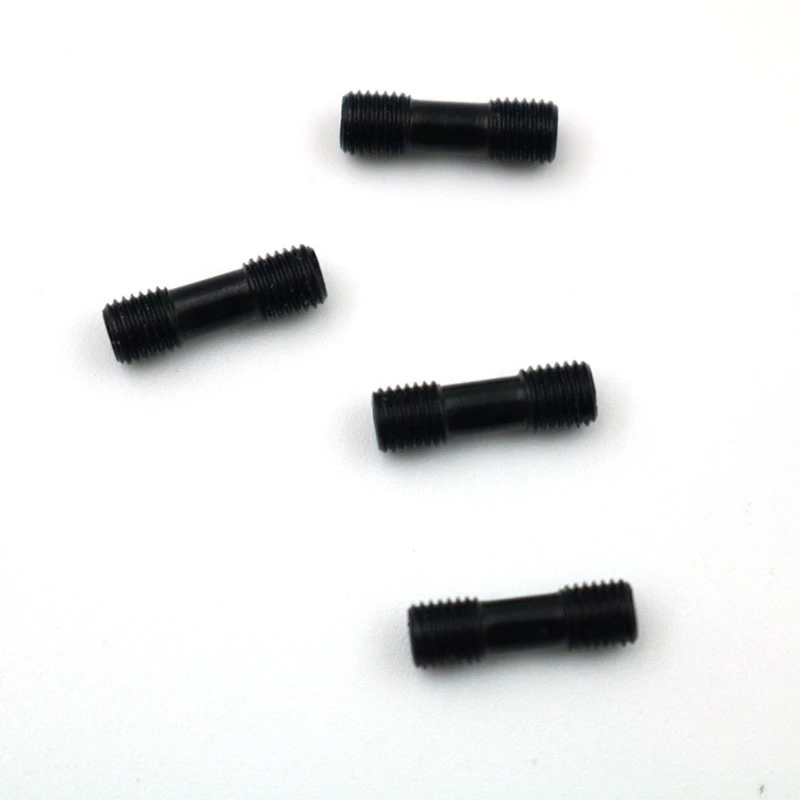

12.9- Bolte er højstyrkebolte, der er egnede til høj-belastning, højpræcision CNC-bearbejdningsscenarier .
Ikke-standard dobbelthoveddesign: tråde i begge ender, der bruges til at forbinde shim og værktøjslinjen, der er egnet til ikke-standard eller specielle størrelsesværktøjs riller .
Funktionen af shim: understøtter klingen, spreder skærekraften og sikrer positioneringsnøjagtighed .
Ii . brugstrin
Forbehandling: Rengør værktøjslinjens gevindhul, shim og skruer for at undgå jernfilinger eller oliepletter, der påvirker stramningen . Kontroller, om tråden er intakt for at forhindre gevindglidning .
Skrueudvælgelse: Vælg den tilsvarende skrue i henhold til de trådede hulspecifikationer i værktøjslinjen og shim .
Installationstrin
Trin 1: Skru den kortere ende af skruen ind i værktøjslinjens gevindhul, manuelt før stram det, og brug en skruenøgle til at stramme den til 70% drejningsmoment .
Trin 2: Placer shim, juster den anden ende af skruen, og skru den manuelt ind i det shimtrådede hul .
Trin 3: Spænd med en momentnøgle i henhold til standarden for at undgå overstramning og gevindskader .
Verifikationslink
Kontroller, om shim passer tæt sammen med arboret uden at ryste . testkør maskinværktøjet for at observere, om der er nogen unormal støj eller løshed under skæring .
Iii . Forholdsregler
Momentkontrol: Sørg for at stramme i henhold til standardmomentet . overbelastning kan forårsage skrueoptagelse eller shim deformation .
Tråd Matching: Ikke-standard skruer skal sikre, at trådene i begge ender matcher hulpositionerne fuldstændigt for at undgå tvungen installation .
Regelmæssig vedligeholdelse: Kontroller stramningsstatus for skruerne hver 8. time, især under tunge skærebetingelser .
Iv . Almindelig problemhåndtering
Skrueslip: Udskift med en ny skrue, og kontroller, om det gevindhul er beskadiget .
Shim Offset: Re-disassemble og sørg for, at skruen er skruet i lodret .
V . applikationsscenarie
Arbor-system med høj præcision, der er egnet til CNC-drejebænke og bearbejdningscentre, især til tilpassede værktøjer eller specielle vinkelbehandlingskrav .
